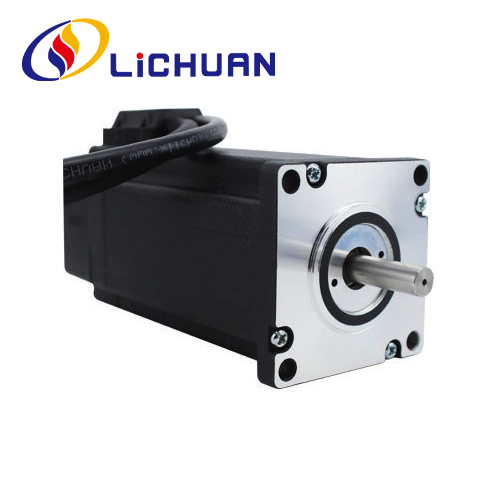

2fázový krokový motor Nema 24 řady 60
Nízká cena Kvalita 2fázový krokový motor Nema 24 řady 60 na skladě. LIHUAN® je výrobcem a dodavatelem krokových motorů s uzavřenou smyčkou 60 Series 2 Phase Nema 24 v Číně.
Odeslat dotaz
Popis výrobku
LIHUAN® vás srdečně vítá ve velkoobchodě 60 Series 2 Phase Nema 24 Closed Loop Stepper Motor z naší továrny. Naše výrobky mají certifikaci CE a v současné době mají velké množství továrních zásob. Továrna Lichuan má více než 14 let výrobních zkušeností. Podporujeme OEM & ODM, poskytneme vám dobré služby a tovární zlevněné ceny. Vítáme další distributory, kteří se připojí k LIHUAN.
Dvoufázový krokový motor Nema24 s uzavřenou smyčkou řady 60, použití vysoce kvalitních surovin a vysoce standardní silikonové oceli s permanentními magnety, s 1000řádkovým vysoce přesným kodérem, zcela překonávají problémy krokového motoru s otevřenou smyčkou a zároveň výrazně zvyšují vysokorychlostní výkon motoru, Pro usnadnění tradičního upgradu programu pohonu krok za krokem, snížení nákladů ve srovnání se servomotorem o více než 50%. Délka motoru 90mm ~ 152mm, rozsah točivého momentu: 2N.m ~ 5,5N.m, průměr hřídele motoru 8mm nebo 10mm. 2fázový krokový motor Nema24 s uzavřenou smyčkou řady 60 může být přizpůsoben pro 4 typy ovladače: RS485. Canopen. Ethercat. Ovladače pulzního ovládání.
Parametry elektrického výkonu
| Položka | Specifikace |
| Přesnost úhlu kroku | ±5 % (úplný krok) |
| Přesnost odporu | ±10 % (20 ℃) |
| Přesnost indukčnosti | ±20 % (1 kHz) |
| Zvýšení teploty | 80C max (jmenovitý proud, 2 fázové zapnutí) |
| Teplota okolí | -20 ℃ ~ * 50 ℃ |
| Izolační odpor | 100MQMin 500VDC |
| Dielektrická pevnost | 500 V AC 1 minutu |
| Povolené radiální zatížení | 0,02 mm Max. (450g zatížení) |
| Přípustné tahové zatížení | 0,08 mm Max. (450g zatížení) |
| Radiální Max zatížení | 75N (20 mm od povrchu příruby) |
| Maximální zatížení hřídele | 15N |
| Technická data | |||||||
| Série | Krok Úhel(') |
Délka (mm) |
Přídržný moment (N.m) | Fáze proud(A) |
Rotační Setrvačnost (g.cm²) |
Váha (kg) | Kodér Rozlišení (PPR) |
| LC60H265 | 1.8 | 90 | 2.0 | 4.0 | 560 | 1.0 | 1000 |
| LC60H278 | 1.8 | 104 | 2.3 | 4.0 | 570 | 1.1 | 1000 |
| LC60H286 | 1.8 | 108 | 2.8 | 4.5 | 620 | 1.45 | 1000 |
| LC60H2102 | 1.8 | 126 | 4.5 | 5.0 | 1000 | 1.87 | 1000 |
| LC60H2112 | 1.8 | 137 | 4.8 | 5.8 | 1200 | 2.1 | 1000 |
| LC60H2127 | 1.8 | 152 | 5.5 | 5.8 | 1370 | 2.45 | 1000 |
Výše jsou reprezentativní produkty. Produkty lze přizpůsobit!
Tvar a instalační rozměr (jednotka: mm)
Poznámka: K dispozici jsou motory řady 60 s otvory 50x50 mm. Prosím potvrďte s prodejcem o motorovém režimu!!
Režim hřídele motoru
| Modelka | Hřídel Průměr (mm) |
Hřídel Prodloužení (mm) |
Hřídel Délka (mm) |
| LC60H265 | φ8 nebo φ10 | D-cut 0,5x15 | 25 |
| LC60H278 | φ8 nebo φ10 | D-cut 0,5x15 | 25 |
| LC60H286 | φ8 nebo φ10 | D-cut 0,5x15 | 25 nebo 31 |
| LC60H2102 | φ8 nebo φ10 | D-cut 0,5x15 | 25 nebo 31 |
| LC60H2112 | φ8 nebo φ10 | D-cut 0,5 x 15 | 25 |
| LC60H2127 | φ8 nebo φ10 | Drážka 3x16 | 35 |
Schéma zapojení motoru
Barvy drátů motoru
Definice kodéru Olověné barvy
| 1 | žlutá | EB+ |
| 2 | zelená | EB- |
| 3 | Černá | EA+ |
| 4 | modrý | EA- |
| 5 | Červené | +5VCC |
| 6 | Bílý | EGND |
Poznámky
1. Při připojování motoru a driveru musí být fáze správně připojeny.
2. Při různých jízdních podmínkách může docházet k zjevnému vývinu tepla motoru. Povrchová teplota motoru může během provozu překročit 85 ℃.
3.Motor musí být umístěn montážní drážkou
přední kryt motoru, věnujte pozornost chybě
přizpůsobení a soustřednosti mezi hřídelí motoru
a náklad musí být přísně kontrolován.
Schéma zapojení aplikace
Kompletní řídicí systém krokového motoru by měl zahrnovat níže uvedený výrobek
Balení produktu
Stroj na výrobu produktů továrny Lichuan
-
Vyřezávací stroj -
Potahovací zařízení -
Značkovací stroj s vlákny -
Šroubovací stroj -
Testovací stroj -
UV tiskárna
-
Automatický pájecí stroj -
Stroj na testování točivého momentu -
Šroubovací stroj -
Oscilografický stroj
Průmyslové aplikace
-
Robotické rameno -
Laserový řezací stroj
-
3D tisk -
CNC stroj -
Automatické Asertmbly -
Gravírovací stroj
