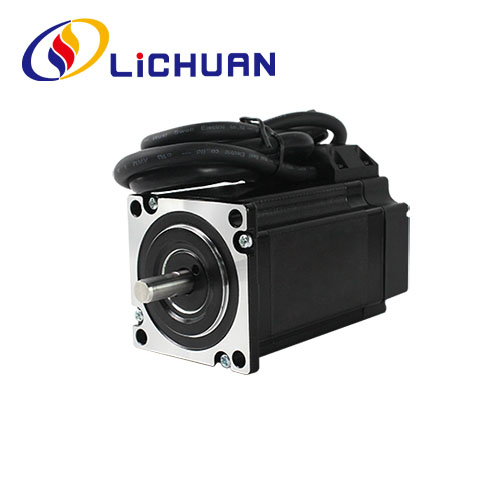

57 Řada 2fázový krokový motor Nema 23 s uzavřenou smyčkou
Vítejte ve velkoobchodě 57 Series 2 Phase Nema 23 Closed Loop Stepper Motor od nás, každý požadavek od zákazníků je zodpovězen do 24 hodin. LIHUAN® je profesionální výrobce, rádi bychom vám poskytli 2fázový krokový motor Nema 23 řady 57 a nabídneme vám nejlepší poprodejní servis a včasné dodání.
Odeslat dotaz
Popis výrobku
LIHUAN® vás srdečně vítá ve velkoobchodě 57 Series 2 Phase Nema 23 Closed Loop Stepper Motor Series z naší továrny. Naše výrobky mají certifikaci CE a v současné době mají velké množství továrních zásob. Továrna Lichuan má více než 14 let výrobních zkušeností. Podporujeme OEM & ODM, poskytneme vám dobré služby a tovární zlevněné ceny. Vítáme další distributory, kteří se připojí k LIHUAN.
57 Řada 2 fázový krokový motor Nema 23 s uzavřenou smyčkou, použití vysoce kvalitních surovin a vysoce standardní silikonové oceli s permanentními magnety, s 1000řádkovým vysoce přesným kodérem, zcela překonávají problémy krokového motoru s otevřenou smyčkou a zároveň výrazně zvýšit výkon motoru při vysokých otáčkách, Pro usnadnění tradičního upgradu programu pohonu krok za krokem snížení nákladů ve srovnání se servomotorem o více než 50%. Délka motoru 76mm ~ 134mm, rozsah točivého momentu: 1N.m ~ 3,5N.m, průměr hřídele motoru 8mm. 2fázový krokový motor Nema23 s uzavřenou smyčkou řady 57 může být přizpůsoben pro 4 typy ovladače: RS485. Canopen. Ethercat. Ovladače pulzního ovládání.
Parametry elektrického výkonu
| Položka | Specifikace |
| Přesnost úhlu kroku | ±5 % (úplný krok) |
| Přesnost odporu | ±10 % (20 ℃) |
| Přesnost indukčnosti | ±20 % (1 kHz) |
| Zvýšení teploty | 80℃ max (jmenovitý proud, 2 fázové zapnutí) |
| Okolní teplota | -20 ℃ ~ * 50 ℃ |
| Izolační odpor | 100MQMin 500VDC |
| Dielektrická pevnost | 500 V AC 1 minutu |
| Povolené radiální zatížení | 0,02 mm Max. (450g zatížení) |
| Povolené zatížení tahem | 0,08 mm Max. (450g zatížení) |
| Radiální Max zatížení | 130N (20 mm od povrchu příruby) |
| Maximální zatížení hřídele | 30N |
Parametry elektrického výkonu
| Položka | Specifikace |
| Přesnost úhlu kroku | ±5 % (úplný krok) |
| Přesnost odporu | ±10 % (20 ℃) |
| Přesnost indukčnosti | ±20 % (1 kHz) |
| Nárůst teploty | 80℃ max (jmenovitý proud, 2fázové napájení) |
| Okolní teplota | -20 ℃ ~ * 50 ℃ |
| Izolační odpor | 100MQMin 500VDC |
| Dielektrická pevnost | 500V AC 1 minuta |
| Povolené radiální zatížení | 0,02 mm Max. (zátěž 450g) |
| Povolené tahové zatížení | 0,08 mm Max. (zátěž 450g) |
| Radiální maximální zatížení | 75N (20 mm od povrchu tesáku) |
| Maximální zatížení hřídele | 15N |
Tvar a instalační rozměr (jednotka: mm)
Technické údaje
| Série | Krok Úhel() |
Délka (mm) |
Podíl Točivý moment (N.m) |
Fáze proud(A) |
Rotatonální Setrvačnost (g.cm²) |
Hmotnost (kg) |
Kodér Rozlišení (PPR) |
| LC57H256 | 1.8 | 76 | 1.0 | 3.0 | 300 | 0.78 | 1000 |
| LC57H265 | 1.8 | 85 | 1.5 | 3.0 | 400 | 1.18 | 1000 |
| LC57H276 | 1.8 | 98 | 2.0 | 3.0 | 480 | 1.2 | 1000 |
| LC57H280 | 1.8 | 102 | 2.2 | 4.0 | 520 | 1.5 | 1000 |
| LC57H2100 | 1.8 | 123 | 3.0 | 4.0 | 720 | 1.7 | 1000 |
Výše jsou reprezentativní produkty. Produkty lze přizpůsobit!
Tvar a instalační rozměr (jednotka: mm)
Režim hřídele motoru
| Model | Hřídel Průměr (mm) |
Hřídel Prodloužení (mm) |
Hřídel Délka (mm) |
| LC57H256 | f8 | D-cut 0,5x15 | 21 |
| LC57H265 | f8 | D-cut 0,5x15 | 21 |
| LC57H276 | f8 | D-cut 0,5x15 | 21 |
| LC57H280 | f8 | D-cut 0,5x15 | 21 |
| LC57H2100 | f8 | D-cut 0,5x15 | 21 |
Schéma zapojení motoru
Barvy drátů motoru
Definice kodéru Olověné barvy
| 1 | žluť | EB+ |
| 2 | zelený | EB- |
| 3 | černý | EA+ |
| 4 | modrý | EA- |
| 5 | Červený | +5VCC |
| 6 | Bílý | EGND |
Poznámky
1. Při připojování musí být fáze správně zapojeny
motoru a řidiče.
2. Při různých jízdních podmínkách může docházet k vytváření tepla motoru. Povrchová teplota
motor smí během provozu překročit 85°C.
3. Motor musí být umístěn montážní drážkou na předním krytu motoru, pozor na chybu
přizpůsobení a soustřednost mezi hřídelí motoru a zátěží musí být přísně kontrolována.
Schéma zapojení aplikace
Kompletní řídicí systém krokového motoru by měl zahrnovat níže uvedený výrobek
Balení produktu
Stroj na výrobu produktů továrny Lichuan
-
Vyřezávací stroj -
Potahovací zařízení -
Značkovací stroj s vlákny -
Šroubovací stroj -
Testovací stroj -
UV tiskárna
-
Automatický pájecí stroj -
Stroj na testování točivého momentu -
Šroubovací stroj -
Oscilografický stroj
Průmyslové aplikace
-
Robotické rameno -
Laserový řezací stroj
-
3D tisk -
CNC stroj -
Automatické Asertmbly -
Gravírovací stroj
