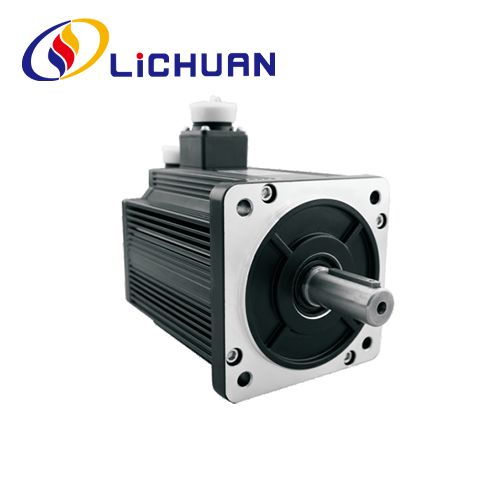

Servomotor 130mm s přírubou AC 220V
  • Servomotor 130mm s přírubou AC 220VServomotor 130mm s přírubou AC 220V

Servomotor 130mm s přírubou AC 220V

S dlouholetými zkušenostmi ve výrobě 130mm přírubové řady AC 220V servomotoru může LIHUAN® dodávat širokou škálu produktů. Vysoce kvalitní 130mm přírubová řada AC 220V servomotor může splnit mnoho aplikací, pokud potřebujete, získejte náš online včasný servis o produktu.

Odeslat dotaz

Popis výrobku


LIHUAN® vás srdečně vítá ve velkoobchodním prodeji 130mm přírubového servomotoru AC 220V z naší továrny. Naše výrobky jsou certifikovány CE a v současné době mají velké množství továrních zásob. Poskytneme vám dobré služby a tovární zlevněné ceny

Střídavý servomotor řady 130 obsahuje specifikace výkonu 1,0 kW 1,3 kW 1,5 kW 2,6 kW 2,3 kW 3,0 kW 3,8 kW, servomotor běží hladce, hluk je velmi malý, vhodný pro různé vysoce přesné řídicí aplikace pro průmyslová automatizační zařízení. servomotor Tento servomotor podporuje 2500ppr, 17bit inkrementální, 17bit absolutní enkodér a Break.Tento servomotor lze použít v různých automatizovaných strojích, jako je CNC, frézka, balicí stroj, sáčkový stroj, laser, gravírovací stroj atd.

Technické specifikace

Model motoru LCMT-10LO -130M04025 LCMT-13LOO
-130M05025
LCMT-15LOO
-130M06025
LCMT-20LOO
-130M07725
LCMT-10MOO -130M10010 LCMT-15MOO -130M10015 LCMT-26M□□ -130M10025 LCMT-23M□□
-130M15015
LCMT-30M□□ -130M15020 LCMI-38MOO
-130M15025
Jmenovitý výkon (KW) 1.0 1.3 1.5 2.0 1.0 1.5 2.6 2.3 3.0 3.8
Jmenovité napětí (V) 220 220 220 220 220 220 220 220 220 220
Jmenovitý proud (A) 4.0 5.0 6.0 7.5 4.5 6.0 10 9.5 12 13.5
Jmenovitá rychlost (ot./min.) 2500 2500 2500 2500 1000 1500 2500 1500 2000 2500
Přídržný moment (N.m) 4.0 5.0 6.0 7.7 10 10 10 15 15 15
Peaktorque (N.m) 12 16 18 22 20 25 25 30 30 30
Konstanta napětí (V/1000 ot./min) 72 68 65 68 140 103 70 114 80 67
Koeficient točivého momentu (N.m/A) 1.0 1.0 1.0 1.03 2.2 1.67 1.0 1.58 1.25 1.11
Setrvačnost rotoru (kg.m²) 0,85×10*3 1,06×10 ·3 1,26×10*3 1,53×10*3 1,94×10 ·3 1,94×10*3 1,94×10*3 2,77×103 2,77×10~3 2,77×10³
Fázový odpor (Q) 2.76 1.84 1.21 1.01 2.7 1.29 0.73 1.1 0.64 0.49
Fázová indukčnost (mH) 6.42 4.9 3.87 2.94 8.8 5.07 2.45 4.45 4.45 1.68
Mechanické
časová konstanta (paní)
2.32 2.66 3.26 3.80 3.26 3.93 3.36 4.05 4.05 3.43
Váha (kg) 7.7 8.2 8.9 10 11.5 11.5 11.5 14.4 14.4 14.4
Číslo řádku kodéru
(PPR)
2500 / kodér absolutní hodnoty
Třída izolace Třída B (130°℃)
Bezpečnostní třída IP66
Použijte prostředí Teplota:-20°℃~+50°℃ Vlhkost: Pod 90% RH Žádné rosení
Zástrčka vinutí motoru Navíjení přívodního drátu u v w PE
Sériové číslo zástrčky 2 3 4 1
Zástrčka kodéru Signální vodič 5V ov A+ B+ Z+ - - - U+ V+ W+ - - - PE
Sériové číslo zástrčky 2 3 4 5 6 7 8 9 10 11 12 13 14 15 1

Poznámky k instalaci

1. Jsou-li díly pro instalaci/demontáž na konci hřídele motoru, nenarážejte na hřídel silou, jinak by mohlo dojít k poškození snímače na druhé straně hřídele.
2. Snažte se vyhnout vibracím základny hřídele, jinak může dojít k poškození hřídele.

Řada 130
Jmenovitý točivý moment (N .m) 4.0 5.0 6.0 7.7 10 15
1000 ot./min 1500 ot./min 2500 ot./min 1500 ot./min 2000 ot./min 2500 ot./min
LA (délka) 166 171 179 192 213 209 241 231
LB (délka hřídele) 57 57 57 57 57 57 57 57
LC (hloubka drážky) 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
LD (Hloubka příruby) 14 14 14 14 14 14 14 14
LE (průměr drážky) 110 110 110 110 110 110 110 110
LF (velikost příruby) 130 130 130 130 130 130 130 130
LG (úhlopříčka) 145 145 145 145 145 145 145 145
LZ (instalační otvory) 9.0 9.0 9.0 9.0 9.0 9.0 9.0 9.0
S (Průměr hřídele) 22 22 22 22 22 22 22 22
W (Šířka slotu klíče) 6.0 6.0 6.0 6.0 6.0 6.0 6.0 6.0
H (klíč k rozvoru) 24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5
Délka těla s brzdou 223 228 236 249 294 290 322 312

Vzhled a instalační rozměry (jednotka: mm)



ELEKTRICKÝ DIGRAM OG SERVOPERIFERNÍ ZAŘÍZENÍ

Abstraktní schéma zapojení servozesilovače řady Lichuan A4 a několik běžně používaných nastavení parametrů.



Kompletní sada servomotoru AC 220V



Stroj na výrobu produktů továrny Lichuan


  • Vyřezávací stroj

  • Potahovací zařízení

  • Značkovací stroj s vlákny

  • Šroubovací stroj

  • Testovací stroj

  • UV tiskárna

  • Automatický pájecí stroj

  • Stroj na testování točivého momentu

  • Šroubovací stroj

  • Oscilografický stroj

Průmyslové aplikace


  • Robotické rameno

  • Laserový řezací stroj

  • 3D tisk

  • CNC stroj

  • Automatické Asertmbly

  • Gravírovací stroj
