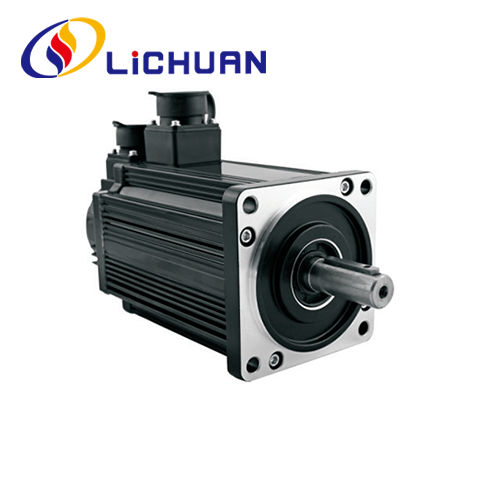

Servomotor 110mm s přírubou AC 220V

LIHUAN® jako jeden z profesionálních výrobců a továren na servomotory řady 110 mm v Číně 220V servomotorů, máme silnou sílu a kompletní správu.

Odeslat dotaz

Popis výrobku

LIHUAN® vás srdečně vítá ve velkoobchodním prodeji 110mm přírubového servomotoru AC 220V z naší továrny. Naše výrobky jsou certifikovány CE a v současné době mají velké množství továrních zásob. Poskytneme vám dobré služby a tovární zlevněné ceny

Střídavý servomotor řady 110 obsahuje 0,6 kW 0,8 kW 1,2 kW 1,5 kW 1,2 kW 1,8 kW specifikace výkonu, servomotor běží hladce, hluk je velmi malý, vhodný pro různé vysoce přesné řídicí aplikace pro průmyslová automatizační zařízení. Servomotor Tento servomotor podporuje 2500ppr, 17bit inkrementální, 17bit absolutní kodér a Break.Tento servomotor lze použít v různých automatizovaných strojích, jako je CNC, frézka, balicí stroj, balicí stroj, laser, gravírovací stroj atd.

Technické specifikace

Režim motoru l	LCMT-06L□C -110M02030		LCMT-08L□ -110M04020			LCMT-12L□ -110M04030				LCMT-15L□ 110M05030					LCMT-12L□C -110M06020				LCMT-18LOO -110M06030
Jmenovitý výkon (KW)	0.6		0.8			1.2				1.5					1.2				1.8
Jmenovité napětí (V)	220		220			220				220					220				220
Jmenovitý proud (A)	2.5		3.5			5.0				6.0					4.5				6.0
Jmenovitá rychlost (ot./min)	3000		2000			3000				3000					2000				3000
Utahovací moment (N.m)	2.0		4.0			4.0				5.0					6.0				6.0
Špičkový točivý moment (N.m)	6.0		12			12				15					12				18
Konstanta napětí (V/1000 ot./min)	56		79			54				62					83				60
Koeficient točivého momentu (N.m/A)	0.8		1.14			0.8				0.83					1.3				1.0
Setrvačnost rotoru (kg.m²)	0,31 × 10³		0,54 × 10³			0,54 × 10³				0,63 × 10³					0,76×10³				0,76×10³
Fázový odpor (Ω)	3.6		2.41			1.09				1.03					1.46				0.81
Fázová indukčnost (mH)	8.32		7.3			3.3				3.43					4.7				2.59
Mechanické konstantní čas (paní)	2.3		3.0			3.0				3.33					3.2				3.2
Váha (kg)	4.5		5.2			5.5				6.1					6.7				6.7
Číslo řádku kodéru (PPR)	2500 /Kodér absolutní hodnoty
Třída izolace	Třída B (130°℃)
třída bezpečnosti	IP65
Používejte prostředí	Teplota:-20°C~+50℃ Vlhkost: Pod 90 % RH Žádné orosení g
Zástrčka vinutí motoru	Navíjení olověného drátu	U				v						w						PE
	Připojte sériové číslo	2				3						4						1
Zástrčka kodéru	Signální kabel	5V	ov	A+	B+		Z+	-	-		-		U+	V+		W+	-		-	-	PE
	Připojte sériové číslo	2	3	4	5		6	7	8		9		10	11		12	13		14	15	1

Poznámky k instalaci

1. Pokud jsou díly pro instalaci/demontáž na konci hřídele motoru, neudeřte do hřídele silou, jinak může dojít k poškození snímače na druhé straně hřídele.
2. Snažte se vyhnout vibracím základny hřídele, jinak může dojít k poškození hřídele.

Řada 110
Jmenovitý točivý moment (N.m)	2.0	4.0	5.0	6.0
LA (délka)	159	189	204	219
LB (délka hřídele)	55	55	55	55
LC (hloubka drážky)	5.0	5.0	5.0	5.0
LD (Hloubka příruby)	12	12	12	12
LE (průměr drážky)	95	95	95	95
LF (velikost příruby)	110	110	110	110
LG (úhlopříčka)	130	130	130	130
LZ (instalační otvory)	9.0	9.0	9.0	9.0
S (Průměr hřídele)	19	19	19	19
W (Šířka slotu klíče)	6.0	6.0	6.0	6.0
H (klíč k rozvoru)	21.5	21.5	21.5	21.5
Délka těla s brzdou	223	263	278	293
