Představení produktu

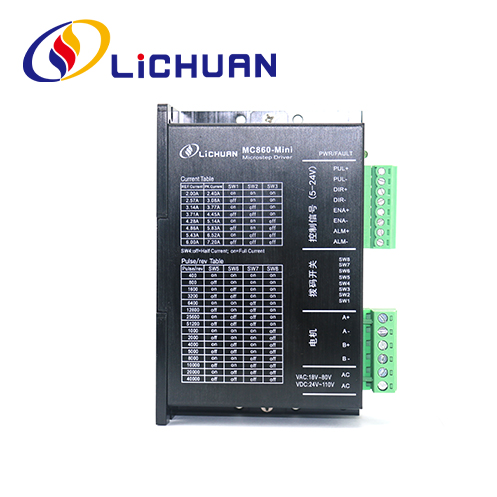

MC860H(E) mini je 86 digitální krokový měnič vyvinutý na základě vysoce výkonných ARM čipů s nízkou spotřebou energie. Je vybaven inteligentním regulátorem s funkcí samoregulace parametrů PID, takže lze automaticky generovat nejvhodnější parametry pro různé motory bez ruční regulace, takže provozní výkon motorů je nejlepší. Hlučnost motoru tohoto pohonu je velmi nízká, čímž je dosahováno vysokých nákladů.

Funkční charakteristiky

● Rozsah vstupního napětí: DC20V~90V/AC18V~80V
● Max. špičkový proud: 7,2A
● Rozsah dělení: 400~51200ppr
● Tvar pulsu: puls+směr
● Frekvence pulzní odezvy: 0~200KHz
● Samoregulace parametrů motoru
● Vybaveno přepětím, nadproudem a chybou sledování a ochranné funkce mimo toleranci atd.

Operační prostředí a parametry

● Skladovací teplota: -20°C~65°C
● Provozní teplota: 0°C~50°C
● Provozní vlhkost: 40~90%RH (bez kondenzace)
● Frekvence vibrací: < 0,5G (4,9m/s2), 10~60 Hz (nespojitý provoz).
● Vyhněte se místům s prachem, olejovými skvrnami, korozivními plyny, vysokou vlhkostí a vibracemi. Hořlavé plyny a vodivý prach by měly být zakázány

Hlavní aplikace

Vhodné pro automatická zařízení a nástroje v různých oblastech řízení pohybu, jako je elektronické zpracování a detekce, balení polovodičů, řezání a svařování laserem, laserová fotosazba, balicí stroje, gravírovací stroje, značkovače, řezačky, oděvní plotry, středně velké CNC obráběcí stroje a automaty montážní zařízení.

Technický parametr

● Rozsah vstupního napětí: DC24V～110V/AC18V～80V
● Maximální špičkový proud: 7,2A
● Rozsah dělení: 400～51200 ppr
● Tvar pulsu: puls +směr
● Frekvence impulsní odezvy: 0–200 kHz
● Funkce automatického ladění parametrů motoru
● S nadproudovými, přepěťovými a dalšími ochrannými funkcemi.

Parametry prostředí

● Skladovací teplota:-20°C～65 ℃
● Provozní teplota: 0° ℃ ~ 50 ℃
● Provozní vlhkost: 40–90 % RH (bez kondenzace)
● Frekvence vibrací: méně než 0,5G (4,9m/s2)10Hz~ 55Hz (nepřetržitý provoz)
● Vyhněte se prachu, olejovým skvrnám, korozivním plynům, místům s příliš vysokou vlhkostí a příliš silnými vibracemi a zamezte používání hořlavých plynů a vodivého prachu

Popis funkce pohonu

Funkce pohonu	Instrukce
Mikrokrok nastavení dělení	Počet dílčích mikrokroků ovladače se nastavuje čtyřmi DIP přepínači SW5~SW8. K dispozici je 16 mikrokrokových pododdílů celkový. Když uživatel nastaví poddělení, ovladač by měl být nejprve zastaven. Pro nastavení skóre postupujte podle pokynů na panelu ovladače.
Výstupní proud nastavení	The output current of the driver is set by three DIP switches SW1~SW3, and its output current has 8 gears. For the specific output current setting, please refer to the driver panel description.
Automatická funkce polovičního průtoku	Uživatel může nastavit funkci automatického polovičního průtoku ovladače pomocí přepínače SW4. OFF znamená, že klidový proud je nastaven na polovinu dynamického proudu a ON znamená, že klidový proud a dynamický proud jsou stejné. Při běžném použití by měl být SW4 nastaven na OFF snížit tvorbu tepla motoru a měniče a zlepšit spolehlivost. Asi 0,3 sekundy po zastavení sledu pulzů se proud automaticky sníží o 50 % (skutečná hodnota 55 %), výhřevnost je oreticky snížena o 65 %.
Signální rozhraní	PUL+a PUL- jsou kladné a záporné konce signálu řídicího impulsu; DIR+ a DIR- jsou kladné a záporné konce směrového signálu: ENA+ a ENA- jsou kladné a záporné konce povolovacího signálu, ALM+ a ALM- jsou výstup alarmu.
Rozhraní motoru	A+ a A- jsou připojeny ke kladnému a zápornému konci vinutí fáze A krokového motoru; B+ a B- jsou připojeny ke kladnému a zápornému konci vinutí fáze B krokového motoru. Při záměně dvoufázového vinutí A a B lze směr otáčení motoru obrátit
Napájecí konektor	Použijte AC/DC napájecí zdroj, rozsah napětí je 24~110VDC nebo 18~80VAC, svorky nejsou rozděleny na kladné a záporné póly, doporučené napájení je DC 48V a výkon je větší než 250W.
Indikátor světla	Pohon má dvě kontrolky, červenou a zelenou. Zelené světlo je indikátor napájení, když je ovladač zapnutý, zelené světlo svítí vždy na; červená kontrolka signalizuje poruchu, při přepětí nebo nadproudu porucha kontrolka svítí vždy. Po odstranění poruchy červená kontrolka zhasne. Když měnič selže, může být chyba odstraněna pouze vypnutím a opětovným zapnutím.
Instalace Poznámky	Vnější rozměry ovladače jsou: 11 9 x 76 x 34 mm a vzdálenost montážních otvorů je 112 mm Lze jej instalovat vodorovně nebo svisle (doporučuje se svislá instalace). Při instalaci by měl být blízko kovové skříně, aby se usnadnil odvod tepla.

Nastavení parametrů

Přesnost dělení, dynamické a poloviční/plné proudy lze pro MC860-Mini Driver nastavit pomocí 8bitového přepínače takto:

Nastavení pracovního proudu

Špičkový výstupní proud	Výstupní průměrný proud	SW1	SW2	SW3
2.4A	2,0A	na	na	na
3,08A	2,57A	vypnuto	na	na
3,77A	3,14A	na	vypnuto	na
4,45A	3,71A	vypnuto	vypnuto	na
5.14A	4,28A	na	na	vypnuto
5,83A	4,86A	vypnuto	na	vypnuto
6,52A	5,43A	na	vypnuto	vypnuto
7,2A	6,0A	vypnuto	vypnuto	vypnuto

Instalační rozměr (jednotka: mm)

Nastavení dělení mikrokroků

Kroky/revoluce	SW5	SW6	SW7	SW8
400	na	na	na	na
800	vypnuto	na	na	na
1600	na	vypnuto	na	na
3200	vypnuto	vypnuto	na	na
6400	na	na	vypnuto	na
12800	vypnuto	na	vypnuto	na
25600	na	vypnuto	vypnuto	na
51200	vypnuto	vypnuto	vypnuto	na
1000	na	na	na	vypnuto
2000	vypnuto	na	na	vypnuto
4000	na	vypnuto	na	vypnuto
5000	vypnuto	vypnuto	na	vypnuto
8000	na	na	vypnuto	vypnuto
10000	vypnuto	na	vypnuto	vypnuto
20000	na	vypnuto	vypnuto	vypnuto
40000	vypnuto	vypnuto	vypnuto	vypnuto
