Micro 2 Phase Stepper Driver Mini

Profesionální výrobci a dodavatelé mikro dvoufázového krokového ovladače mini v Číně. LIHUAN® je výrobce a dodavatel Micro 2 Phase Stepper Driver Mini v Číně.

Odeslat dotaz

Popis výrobku

Koupit slevu Micro 2 Phase Stepper Driver Mini zdarma vzorek vyrobený v Číně. LIHUAN® je výrobce a dodavatel Micro 2 Phase Stepper Driver Mini v Číně.

Představení produktu

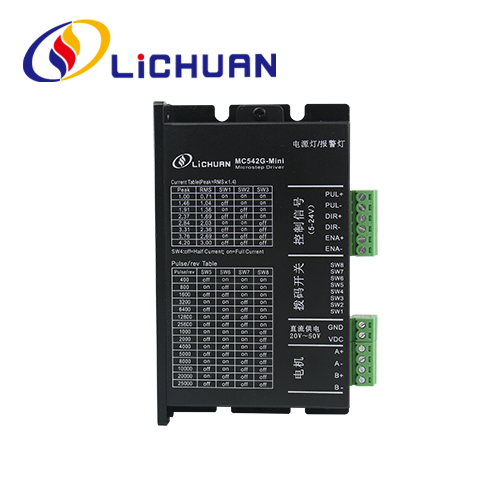

MC542-Mini je 57 digitální krokový měnič vyvinutý na základě vysoce výkonných ARM čipů s nízkou spotřebou energie. Je vybaven inteligentním regulátorem s funkcí samoregulace parametrů PID, takže lze automaticky generovat nejvhodnější parametry pro různé motory bez ruční regulace, takže provozní výkon motorů je nejlepší. Hlučnost motoru tohoto měniče je velmi nízká. Ovladač může být přizpůsoben pro dvoufázový krokový motor Nema23 s otevřenou smyčkou.

Funkční charakteristiky

● Rozsah vstupního napětí: DC20V~50V
● Max. špičkový proud: 4,2A
● Rozsah dělení: 400~25600ppr
● Tvar pulsu: puls + směr (duální puls přizpůsobitelný)
● Pulzní napětí: 5V-24V (3,3V přizpůsobitelné)
● Frekvence pulsní odezvy: 0~200 kHz
● Samoregulace parametrů motoru
● Vybaveno funkcemi ochrany proti přepětí, nadproudu a sledování chyby a mimo toleranci atd.

Vlastnosti MC425Emini

● Rozsah vstupního napětí: DC18V～36V
● Maximální špičkový proud: 2,5A
● Rozsah dělení: 400～6400 ppr
● Tvar pulsu: puls + směr
● Frekvence impulsní odezvy: 0～200KHz
● Funkce automatického ladění parametrů motoru S ochrannými funkcemi, jako je přepětí, nadproud, chyba sledování mimo toleranci atd.
● Více podrobností Podívejte se prosím na manuál ovladače v katalogu „stažení“.

Operační prostředí a parametry

● Provozní prostředí a parametry
● Skladovací teplota: -20°C~65°C
● Provozní teplota: 0°C~50°C
● Provozní vlhkost: 40~90%RH (bez kondenzace)
● Frekvence vibrací: < 0,5G (4,9m/s2), 10~60 Hz (nespojitý provoz).
● Places with dust, oil stain, corrosive gases, high humidity and vibration should be avoided. Combustible gases and conductive dust should be prohibited

Hlavní aplikace

Vhodné pro automatická zařízení a nástroje v různých oblastech řízení pohybu, jako je elektronické zpracování a detekce, balení polovodičů, řezání a svařování laserem, laserová fotosazba, balicí stroje, gravírovací stroje, značkovače, řezačky, oděvní plotry, středně velké CNC obráběcí stroje a automaty montážní zařízení

Technický parametr

● Rozsah vstupního napětí: DC20V～50v
● Maximální špičkový proud: 4,2A
● Rozsah dělení:200～25600 ppr
● Tvar pulsu: puls +směr
● Frekvence impulsní odezvy: 0–200 kHz
● Funkce automatického ladění parametrů motoru
● S nadproudovými, přepěťovými a dalšími ochrannými funkcemi.

Parametry prostředí

● Skladovací teplota:-20° ℃~65 ℃
● Provozní teplota: 0 ℃ ~ 50 ℃
● Provozní vlhkost: 40–90 % RH (bez kondenzace)
● Frekvence vibrací: méně než 0,5 G (4,9 m/s2) 10 Hz~ 55 Hz (nepřetržitý provoz)
● Vyhněte se prachu, olejovým skvrnám, korozivním plynům, místům s příliš vysokou vlhkostí a příliš silnými vibracemi a zakažte hořlavý plyn a vodivý prach

Popis funkce pohonu

Funkce pohonu	Instrukce
Mikrokrok nastavení dělení	Pomocí 4 otočných přepínačů SW5~SW8 lze pro řidiče nastavit 15 mikrokrokových dělení. Řidič musí být při nastavování dělení zastaven. Nastavení dělení mikrokroků naleznete v pokynech na panelu ovladače.
Nastavení výstupního proudu	Pro ovladač lze nastavit 8 výstupních proudů pomocí 3 přepínačů SW1~SW3. Nastavení výstupního proudu naleznete v pokynech na panelu ovladače.
Automatická funkce polovičního průtoku	Automatickou funkci polovičního proudu lze u řidiče nastavit pomocí spínače SW4. OFF znamená, že klidový proud je nastaven na polovinu provozní proud; ON znamená, že klidový proud a dynamický proud jsou stejné. SW4 musí být nastaven jako OFF pro všeobecné použití, aby se snížilo vytváření tepla motoru a ovladače a zlepšila se spolehlivost. Přibližně 0,3 s poté, co se sled pulzů zastaví, proud bude automaticky sníží o 50 % (skutečná hodnota 55 %) a teoreticky se produkce tepla sníží o 65 %.
Signální rozhraní	PUL+ a PUL- jsou kladné a záporné svorky řízení pulzního signálu; DIR+ a DIR- jsou kladné a záporné svorky směrového signálu, ENA+ a ENA- jsou kladné a záporné svorky povolovacích signálů.
Rozhraní motoru	A+ a A- připojte ke kladným a záporným svorkám vinutí fáze A krokového motoru; B+ a B- se připojují ke kladným a záporným svorkám. Při přepnutí vinutí fáze A a B se směr zapnutí motoru obrátí;
Napájecí konektor	DC napájecí zdroj, rozsah provozního vstupního napětí: 20V~50VDC, doporučeno provozní napětí 36VDC, napájecí zdroj musí být vyšší než 100W.
Indikátor světla	Na ovladači je 1 zelená kontrolka a 1 červená kontrolka. Zelená je kontrolka napájení, svítí, když je ovladač připojen k napájení; červená je kontrolka poruchy, svítí při poruše přepětí nebo nadproudu. Po odstranění poruchy červená kontrolka zhasne. Selhání ovladače lze odstranit pouze opětovným připojením ke zdroji napájení a opětovným použitím.
Instalace Poznámky	Rozměry driveru:116x69,2x26,5mm, instalační rozteč otvorů: 109mm. Lze zvolit jak horizontální, tak vertikální instalaci (doporučuje se vertikální instalace). Ovladač musí být instalován těsně u kovové skříně pro odvod tepla.

Nastavení parametrů

Přesnost dělení, dynamické a poloviční/plné proudy lze pro MC542-Mini Driver nastavit pomocí 8bitového přepínače takto:

Nastavení pracovního proudu

Špičkový výstupní proud	Výstupní průměrný proud	SW1	SW2	SW3
1,0A	0,71A	na	na	na
1,46A	1,04A	vypnuto	na	na
1,91A	1,36A	na	vypnuto	na
2,37A	1,69A	vypnuto	vypnuto	na
2,84A	2,03A	na	na	vypnuto
3,31A	2,36A	vypnuto	na	vypnuto
3,76A	2,69A	na	vypnuto	vypnuto
4.2A	3,0A	vypnuto	vypnuto	vypnuto

Instalační rozměr (jednotka: mm)

Nastavení rozsahu rychlosti

Kroky/revoluce	SW5	SW6	SW7	SW8
Výchozí	na	na	na	na
400	vypnuto	na	na	na
800	na	vypnuto	na	na
1600	vypnuto	vypnuto	na	na
3200	na	na	vypnuto	na
6400	vypnuto	na	vypnuto	na
12800	na	vypnuto	vypnuto	na
25600	vypnuto	vypnuto	vypnuto	na
1000	na	na	na	vypnuto
2000	vypnuto	na	na	vypnuto
4000	na	vypnuto	na	vypnuto
5000	vypnuto	vypnuto	na	vypnuto
8000	na	na	vypnuto	vypnuto
10000	vypnuto	na	vypnuto	vypnuto
20000	na	vypnuto	vypnuto	vypnuto
25000	vypnuto	vypnuto	vypnuto	vypnuto
