Popis výrobku

Velkoobchodní nejnovější inteligentní dvoufázový hybridní motorový ovladač vyrobený v Číně. LIHUAN® je výrobcem a dodavatelem inteligentního dvoufázového hybridního ovladače motoru v Číně.

Představení produktu

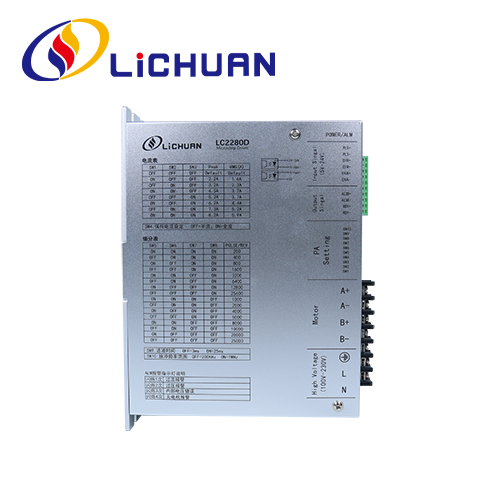

LC2280D je digitální dvoufázový krokový měnič nové generace vyvinutý na základě 32bitové technologie DSP. Zástrčka řídicího signálu je upravena podle těch u starých modelů, takže obsluha je jednodušší. K měniči je přidán přepínač vytáčení umožňující přepínání pulsního vstupního režimu 1 MHz a 200 Hz, který účinně řeší problém s rušením, který se občas vyskytoval, a díky čemuž je aplikace produktu populárnější. Tento pohon kombinuje pokročilejší algoritmy, což výrazně snižuje hluk způsobený motorem během provozu a zajišťuje, že motor běží stabilněji a spolehlivěji. Tento ovladač LC2280D odpovídá hybridnímu krokovému motoru Nema42, pokud chcete vědět více informací, podívejte se prosím do manuálu ovladače.

Specifikace produktu

➢ Rozsah vstupního napětí: AC110V～280V
➢ Max. špičkový proud: 7,0A
➢ Rozsah dělení: 400–60000 ppr
➢ Tvar pulsu: puls + směr (duální puls není podporován)
➢ Frekvence pulzní odezvy: 0～1MHz
➢ Když se pulz na 1,5 s zastaví, proud cívky se automaticky sníží na polovinu nastavené hodnoty hodnota
➢ Vybaveno funkcemi ochrany proti přepětí, nadproudu a ztrátě fáze motoru atd.

Operační prostředí a parametry

● Rozsah vstupního napětí: AC110V～280V
● Maximální špičkový proud: 7,0A
● Rozsah dělení: 400～60000 ppr
● Forma pulsu: puls + směr (nepodporují dvojitý puls)
● Frekvence impulsní odezvy: 0～1MHz
● Puls se zastaví na 1,5 s a proud cívky se automaticky nastaví snížena na polovinu nastavené hodnoty
● S přepětím, nadproudem; nedostatek motoru se stejnou ochrannou funkcí

Parametry prostředí

● Skladovací teplota:-20° ℃~65 ℃ · Provozní teplota: 0 ℃~50 ℃
● Provozní vlhkost: 40–90 % RH (bez kondenzace)
● Frekvence vibrací: méně než 0,5G (4,9m/s2)10Hz~ 55Hz (nepřetržitý provoz)
● Vyhněte se prachu, olejovým skvrnám, korozivním plynům, místům s příliš vysokou vlhkostí a příliš silnými vibracemi a zamezte používání hořlavých plynů a vodivého prachu

Popis funkce pohonu

Funkce pohonu	Instrukce
Mikrokrok nastavení dělení	Počet mikrokrokových dělení driveru se nastavuje čtyřmi DIP přepínači SW5~SW8. Celkem je 16 mikrokrokových dělení. Když uživatel nastaví pododdělení, ovladač by měl být nejprve zastaven. Pro nastavení skóre postupujte podle pokynů na panelu ovladače.
Výstupní proud nastavení	Výstupní proud budiče se nastavuje čtyřmi DIP přepínači SW1~SW4 a celkem je k dispozici 16 výstupních proudů. Konkrétní nastavení výstupního proudu naleznete v popisu panelu ovladače.
Automatická funkce polovičního průtoku	Asi 0,3 sekundy po zastavení sledu pulzů se proud automaticky sníží o 50 % (skutečná hodnota je 55 %) a teplo generace je teoreticky snížena o 65 %, což snižuje tvorbu tepla motoru a řidiče a zlepšuje spolehlivost
Signální rozhraní	PUL+ a PUL- jsou kladné a záporné konce signálu řídicího impulsu; DIR+ a DIR-jsou kladné a záporné konce směrového signálu: ENA+ a ENA- jsou kladné a záporné konce povolovacího signálu, ALM+ a ALM- jsou výstupy poplachového signálu, RDY+ a RDY- jsou připraveny pro výstup signálu.
Rozhraní motoru	A+ a A- jsou připojeny ke kladnému a zápornému konci vinutí fáze A krokového motoru; B+ a B- jsou připojeny ke kladnému a zápornému konci vinutí fáze B krokového motoru. Při záměně dvoufázového vinutí A a B lze směr otáčení motoru obrátit.
Napájecí konektor	Napájení střídavým proudem, pracovní rozsah vstupního napětí: 110V～280VAC
Indikátor světla	Pohon má dvě kontrolky, červenou a zelenou. Zelené světlo je indikátor napájení, který svítí vždy, když je pohon zapnutý; červená kontrolka je indikátor poruchy, který svítí vždy, když dojde k poruše přepětí nebo nadproudu. Po odstranění závady červená kontrolka zhasne. Když měnič selže, může být chyba odstraněna pouze vypnutím a opětovným zapnutím.
Instalace Poznámky	Vnější rozměry ovladače jsou: 203 x 147 x 78 mm a vzdálenost montážních otvorů je 193 mm. Lze jej instalovat vodorovně nebo vertikálně (doporučuje se vertikální instalace). Při instalaci by měl být blízko kovové skříně, aby se usnadnil odvod tepla.

Nastavení parametrů

Ovladač LC2722D používá desetibitový DIP přepínač k nastavení přesnosti dělení , dynamického proudu, filtrování a pulzní frekvence, které jsou podrobně popsány následovně:

Nastavení pracovního proudu

Aktuální	SW1	SW2	SW3	SW4
1.2	vypnuto	vypnuto	vypnuto	vypnuto
1.5	vypnuto	vypnuto	vypnuto	na
2.0	vypnuto	vypnuto	na	vypnuto
2.3	vypnuto	vypnuto	na	na
2.5	vypnuto	na	vypnuto	vypnuto
3.0	vypnuto	na	vypnuto	na
3.2	vypnuto	na	na	vypnuto
3.6	vypnuto	na	na	na
4.0	na	vypnuto	vypnuto	vypnuto
4.5	na	vypnuto	vypnuto	na
5.0	na	vypnuto	na	vypnuto
5.3	na	vypnuto	na	na
5.8	na	na	vypnuto	vypnuto
6.2	na	na	vypnuto	na
6.5	na	na	na	vypnuto
7.0	na	na	na	na

Instalační rozměr (jednotka: mm)

Nastavení dělení mikrokroků

Pododdělení	SW5	SW6	SW7	SW8
400	na	na	na	na
500	na	na	na	vypnuto
600	na	na	vypnuto	na
800	na	na	vypnuto	vypnuto
1000	na	vypnuto	na	na
1200	na	vypnuto	na	vypnuto
2000	na	vypnuto	vypnuto	na
3000	na	vypnuto	vypnuto	vypnuto
4000	vypnuto	na	na	na
5000	vypnuto	na	na	vypnuto
6000	vypnuto	na	vypnuto	na
10000	vypnuto	na	vypnuto	vypnuto
8000	vypnuto	vypnuto	na	na
20000	vypnuto	vypnuto	na	vypnuto
30000	vypnuto	vypnuto	vypnuto	na
60000	vypnuto	vypnuto	vypnuto	vypnuto
