Digitální 4fázový krokový ovladač pro krokové motory
  • Digitální 4fázový krokový ovladač pro krokové motoryDigitální 4fázový krokový ovladač pro krokové motory

Digitální 4fázový krokový ovladač pro krokové motory

Digitální 4fázový krokový ovladač LIHUAN® pro krokové motory má charakteristický design a praktický výkon a konkurenceschopnou cenu. Pro více informací o digitálním 4fázovém krokovém ovladači pro krokové motory nás neváhejte kontaktovat.

Odeslat dotaz

Popis výrobku


LIHUAN® je digitální 4fázový krokový ovladač pro výrobce a dodavatele krokových motorů v Číně, kteří mohou velkoobchodně dodávat digitální 4fázový krokový ovladač pro krokové motory. Můžeme vám poskytnout profesionální služby a lepší cenu. Máte-li zájem o digitální 4fázový krokový ovladač pro produkty krokových motorů, kontaktujte nás. Sledujeme kvalitu, ujišťujeme se, že cena svědomí, specializované služby.

Představení produktu

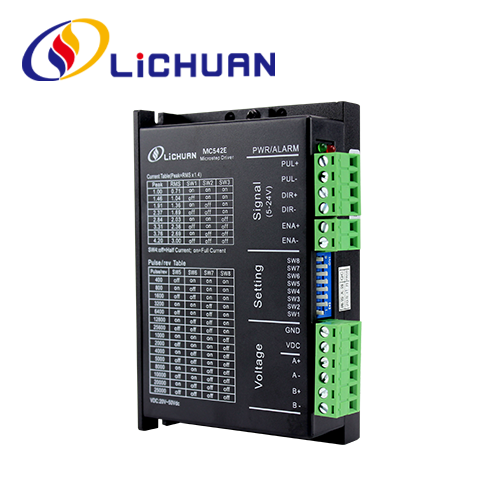

MC542E je nová generace digitálního 2-fázového hybridního krokového motorového pohonu založeného na DSP s pokročilým řídicím algoritmem. Libovolné mikrokrokování v rámci 128 a libovolnou hodnotu proudu v rámci jmenovitého proudu lze nastavit podle potřeb uživatelů. Díky tomu se zvyšuje funkce automatické identifikace parametrů motoru uvnitř, lze nastavit odpovídající provozní parametry pro různé motory, díky čemuž motory běží hladce s menším hlukem. Je vhodný pro pohon 2-fázových hybridních krokových motorů Nema17,Nema23.

Vlastnosti MC542E

● Napájecí napětí:20~50 VDC;
● Výstupní proud: 1,0 A~4,2 A;
● Pulzní vstupní frekvence: 200KHz;
● 15 volitelných rozlišení až do 25 600 kroků/ot;
● TTL kompatibilní a opticky izolovaný vstup;
● Technologie řízení čistě sinusového proudu;
● Technologie samonastavování;
● Podpora režimů PUL/DIR a CW/CCW;
● Ochrana proti zkratu, přepětí a nadproudu; · Automatická redukce jalového proudu

Technický parametr

● Rozsah vstupního napětí: DC20V~40V
● Maximální špičkový proud: 4,2A
● Rozsah dělení:200~25600 ppr
● Tvar pulsu: puls + směr
● Frekvence impulsní odezvy: 0–200 kHz
● Funkce automatického ladění parametrů motoru
● S ochrannými funkcemi, jako je přepětí, nadproud, chyba sledování mimo toleranci atd.

Aplikace

Vhodné pro širokou škálu krokových motorů, od velikosti NEMA 17 až 34. Lze jej použít v různých typech strojů, jako jsou X-Y stoly, gravírovací stroje, etiketovací stroje, laserové řezačky, ukládací zařízení a tak dále. Zvláště se přizpůsobí požadovaným aplikacím s nízkou hlučností, nízkým ohřevem, vysokou rychlostí a vysokou přesností.

Technický parametr

● Rozsah vstupního napětí: DC20V~50V Maximální špičkový proud: 4,2A
● Rozsah dělení:200~25600 ppr
● Tvar pulsu: puls + směr
● Frekvence impulsní odezvy: 0–200 kHz
● Funkce automatického ladění parametrů motoru
● S ochrannými funkcemi, jako je přepětí, nadproud, chyba sledování mimo toleranci atd.

Parametry prostředí

● Skladovací teplota:-20 ℃ ~ 65 ℃
● Provozní teplota: 0 ℃ ~ 50 ℃
● Provozní vlhkost: 40–90 % RH (bez kondenzace)
● Frekvence vibrací: méně než 0,5G (4,9m/s2)10Hz~ 55Hz (nepřetržitý provoz)
● Vyhněte se prachu, olejovým skvrnám, korozivním plynům, místům s příliš vysokou vlhkostí a příliš silnými vibracemi a zamezte používání hořlavých plynů a vodivého prachu

Popis funkce pohonu

Funkce pohonu Instrukce
Mikrokrok
nastavení dělení
Pomocí 4 přepínačů SW5~SW8 lze pro ovladač nastavit 15 dílčích dělení po mikrokrokech. Řidič musí být zastaven při nastavování dělení. Nastavení dělení mikrokroků naleznete v pokynech na panelu ovladače
Výstupní proud
nastavení
Pro ovladač lze nastavit 8 výstupních proudů pomocí 3 přepínačů SW1~SW3. Nastavení výstupního proudu naleznete v pokynech na panelu ovladače.
Automatická funkce polovičního průtoku Automatickou funkci polovičního proudu lze u řidiče nastavit pomocí spínače SW4. OFF znamená, že klidový proud je nastaven na polovinu
provozní proud; ON znamená, že klidový proud a dynamický proud jsou stejné. SW4 musí být nastaven jako OFF pro všeobecné použití, aby se snížilo vytváření tepla motoru a ovladače a zlepšila se spolehlivost. Přibližně 0,3 s poté, co se sled pulzů zastaví, proud bude
automaticky sníží o 50 % (skutečná hodnota 55 %) a teoreticky se produkce tepla sníží o 65 %.
Signální rozhraní PUL+ a PUL- jsou kladné a záporné svorky řízení pulzního signálu; DIR+ a DIR- jsou kladné a záporné svorky směrového signálu, ENA+ a ENA- jsou kladné a záporné svorky povolovacích signálů.
Motorové rozhraní A+ a A- připojte ke kladným a záporným svorkám vinutí fáze A krokového motoru; B+ a B- se připojují ke kladným a záporným svorkám. Při přepnutí vinutí fáze A a B se směr zapnutí motoru obrátí;
Napájecí konektor DC napájecí zdroj, rozsah provozního vstupního napětí: 20V~50VDC, doporučeno provozní napětí 36VDC, napájecí zdroj musí být vyšší než 100W.
Indikátor světla Na ovladači je 1 zelená kontrolka a 1 červená kontrolka. Zelená je kontrolka napájení, svítí, když je ovladač připojen k napájení; červená je kontrolka poruchy, svítí při poruše přepětí nebo nadproudu. Po odstranění poruchy červená kontrolka zhasne. Selhání ovladače lze odstranit pouze opětovným připojením k napájení a opětovným použitím.
Instalace
Poznámky
Rozměry driveru: 117x78x34mm, instalační rozteč otvorů: 111mm. Lze zvolit jak horizontální, tak vertikální instalaci (doporučuje se vertikální instalace). Ovladač musí být instalován těsně u kovové skříně pro odvod tepla.

Nastavení parametrů

Přesnost dělení, dynamické a poloviční/plné proudy lze pro ovladač MC542E nastavit pomocí 8bitového přepínače takto:


Nastavení pracovního proudu

Špičkový výstupní proud Výstupní průměrný proud SW1 SW2 SW3
1,0A 0,71A na na na
1,46A 1,04A vypnuto na na
1,91A 1,36A na vypnuto na
2.37A 1,69A vypnuto vypnuto na
2,84A 2,03A na na vypnuto
3,31A 2,36A vypnuto na vypnuto
3,76A 2,69A na vypnuto vypnuto
4.2A 3,0A vypnuto vypnuto vypnuto

Instalační rozměr (jednotka: mm)


Nastavení dělení mikrokroků

Kroky/revoluce SW5 SW6 SW7 SW8
Výchozí na na na na
400 vypnuto na na na
800 na vypnuto na na
1600 vypnuto vypnuto na na
3200 na na vypnuto na
6400 vypnuto na vypnuto na
12800 na vypnuto vypnuto na
25600 vypnuto vypnuto vypnuto na
1000 na na na vypnuto
2000 vypnuto na na vypnuto
4000 na vypnuto na vypnuto
5000 vypnuto vypnuto na vypnuto
8000 na na vypnuto vypnuto
10000 vypnuto na vypnuto vypnuto
20000 na vypnuto vypnuto vypnuto
25000 vypnuto vypnuto vypnuto vypnuto
