Ovladač krokového motoru s uzavřenou smyčkou pro přesné ovládání
  • Ovladač krokového motoru s uzavřenou smyčkou pro přesné ovládáníOvladač krokového motoru s uzavřenou smyčkou pro přesné ovládání

Ovladač krokového motoru s uzavřenou smyčkou pro přesné ovládání

Ovladač krokového motoru v čínské továrně s uzavřenou smyčkou pro přesné ovládání na skladě. LIHUAN® je ovladač krokového motoru s uzavřenou smyčkou pro výrobce a dodavatele přesného řízení v Číně.

Odeslat dotaz

Popis výrobku


LIHUAN® vás srdečně vítá na velkoobchodním trhu krokového motoru s uzavřenou smyčkou pro přesné ovládání z naší továrny. Naše výrobky mají certifikaci CE a v současné době mají velké množství továrních zásob. Továrna Lichuan má více než 15 let výrobních zkušeností. Podporujeme OEM & ODM, poskytneme vám dobré služby a tovární zlevněné ceny. Vítáme další distributory, kteří se připojí k LIHUAN.

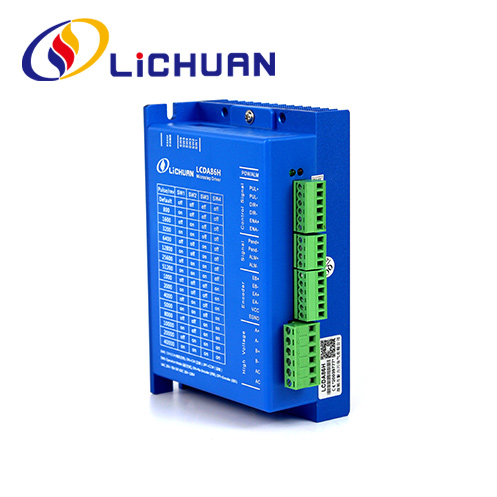

LCDA86H využívá nejnovější speciální čip pro řízení motoru DSP a technologii vektorového řízení s uzavřenou smyčkou, zcela řeší problémy s chybějícími kroky u krokového motoru s otevřenou smyčkou, zcela řeší problémy s chybějícími kroky u krokového motoru s otevřenou smyčkou, zjevně zlepšuje výkon motoru při vysoké rychlosti, snižuje tvorbu tepla
a vibrací motoru, zvyšuje rychlost zpracování a přesnost stroje, snižuje výkon spotřeba, platí pro 2fázové motory Nema34 s uzavřenou smyčkou, má výhody krokového i servomotoru, je o 50 % levnější než servosystémy na trhu a pro klienty je optimálním programem upgradu krokových kroků.

Vlastnosti LCDA86H

● Rozsah vstupního napětí: DC30V~100V / AC20V~70V
● Maximální špičkový proud: 6A
● Rozsah dělení: Výchozí 4000/ot., libovolné dělení (200~51200) může být
● nastavit pomocí panelu ladění.
● Frekvence pulsu: 200KHZ
● Vstup signálu: Pulzní, směrové a aktivační signály
● Výstupní signál: Signál na místě a výstupní signál poruchy, plný kodér motoru
● zpětná vazba: diferenciální vstup AB.
● Funkce ochrany proti přepětí, nadproudu, sledování chyby a výpadku.
● Vektorové řízení s uzavřenou smyčkou zajišťuje vysokorychlostní výstup s velkým točivým momentem a žádný krok motoru.

Aplikační průmysl

Aplikujte na různá malá a středně velká automatizační zařízení a zařízení, jako jsou: gravírovací stroj, stroj na odvrstvování drátu, označovací stroj, řezací stroj, laserový stroj, plotrovací nástroj, lékařská zařízení, CNC, automatická montážní zařízení, elektronická zpracovatelská zařízení atd. Vynikající aplikační efekty pro nízkohlučná a vysokorychlostní zařízení.

Elektrické indexy

Parametr LCDA86G
Min Typ Max Jednotka
Maximální špičkový proud

6 A
Vstupní napájecí napětí 24 60 70 VDC/VAC
Logický vstupní proud 7 10 16 mA
Pulzní frekvence
200 500 KHZ

Definice rozhraní

(1) Vstupní rozhraní motoru a napájení

Symbol název Popis
A+ Kladná svorka vinutí motoru fáze A
- Záporná svorka vinutí motoru fáze A
B+ Kladná svorka vinutí motoru fáze B
- Záporná svorka vinutí motoru fáze B
AC Napájecí  Supply  Connection  Terminal VDC: 30V-100V
VAC: 20V-70V
AC Napájecí  připojovací konektor

(2) Port signálu kodéru (6pinový zelený terminál je použit pro kodér LCDA86H, definice pinu je následující)

Symbol název
EB+ Pozitivní vstup fáze B z kodéru motoru
EB- Negativní vstup kodéru motorové fáze B
EA+ Pozitivní fázový vstup kodéru motoru
EA- Záporný vstup fáze kodéru motoru
VCC Napájení kodéru
EGND Uzemnění napájení kodéru

(3) Port řídicího signálu

název Popis
PUL+ Vstupní signál pulzu: platná náběžná hrana pulsu je platná; aby spolehlivě reagovaly na signál pulsu , měla šířka pulsu  být větší než 2,5 μs. Kompatibilní se signály 5V–24V, není vyžadován žádný sériový odpor    .
PUL-
DIR+ Vstupní signál směru: přepínejte směr motoru signálem vysoké/nízké úrovně, signál směru by měl být zaveden alespoň Sus před impulsním signálem. Kompatibilní se signály 5V–24V, není vyžadován žádný sériový odpor.
DIR-
TOTO+ Povolte ovládací signál, tento vstupní signál se používá k povolení nebo zakázání výstupu ovladače. Když tato funkce není potřebná, terminál aktivace signálu může ponechat plovoucí . Kompatibilní se signály 5V–24V, není vyžadován žádný sériový odpor.
TENTO-
Pend+ Kladný  Terminál     Polohování  Dokončení  signálu
Čeká- Záporný  Terminál     Polohování  Dokončení  signálu
ALM+ Kladný  svorka  výstupu  alarm
ALM- Kladný  svorka  výstupu  alarm





Stroj na výrobu produktů továrny Lichuan


  • Vyřezávací stroj

  • Potahovací zařízení

  • Značkovací stroj s vlákny

  • Šroubovací stroj

  • Testovací stroj

  • UV tiskárna

  • Automatický pájecí stroj

  • Stroj na testování točivého momentu

  • Šroubovací stroj

  • Oscilografický stroj

Průmyslové aplikace


  • Robotické rameno

  • Laserový řezací stroj

  • 3D tisk

  • CNC stroj

  • Automatické Asertmbly

  • Gravírovací stroj

Hot Tags: Ovladač krokového motoru s uzavřenou smyčkou pro přesné ovládání, Čína, Výrobci, Dodavatelé, Továrna, Na míru, Vyrobeno v Číně, Levné, CE, Odolné, Kvalita
