2-fázový ovladač krokového motoru s technologií uzavřené smyčky
  • 2-fázový ovladač krokového motoru s technologií uzavřené smyčky2-fázový ovladač krokového motoru s technologií uzavřené smyčky

2-fázový ovladač krokového motoru s technologií uzavřené smyčky

Nízká cena Kvalitní 2fázový ovladač krokového motoru s technologií uzavřené smyčky na skladě. LIHUAN® je výrobcem a dodavatelem dvoufázového krokového motoru s technologií uzavřené smyčky v Číně.

Odeslat dotaz

Popis výrobku


LIHUAN® je výrobcem a dodavatelem dvoufázového krokového motoru s technologií uzavřené smyčky v Číně.

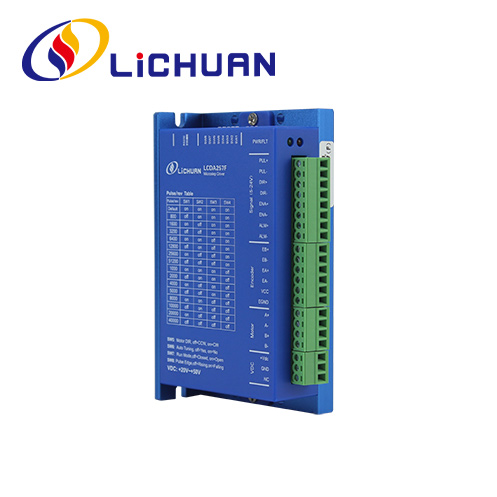

LCDA257E/LCDA257F využívá nejnovější speciální technologie řízení motoru DSP čip a servo řízení, zcela řeší problémy s chybějícími kroky pro krokový motor s otevřenou smyčkou, zjevně zlepšuje výkon motoru při vysoké rychlosti, snižuje tvorbu tepla a vibrace motoru, zvyšuje rychlost zpracování a přesnost stroje , snižuje spotřebu energie. platí pro 2fázové krokové motory Nema23 s uzavřenou smyčkou, je vhodný pro modernizaci tradičních řešení krokových ovladačů a výrazně snižuje náklady.

Vlastnosti LCDA257F

1. Rozsah vstupního napětí: DC: 20V ~ 50V (doporučeno 36V nebo více)
2. Maximální špičkový proud: 6A
3. Rozsah dělení: 400 ~ 51200 ppr
4. Tvar impulsu: impuls + směr, CW / CCW
5. Frekvence impulsní odezvy: 0 ~ 200 kHz
6. Logický vstupní proud: 10 ~ 20mA
7. Funkce automatického ladění parametrů při zapnutí
8. Vektorové řízení s uzavřenou smyčkou pro zajištění vysokorychlostního výstupu motoru s vysokým točivým momentem a zároveň zajištění toho, že motor neztratí krok
9. S přepětím, nadproudem, tolerancí chyby sledování a dalšími ochrannými funkcemi
10.Více podrobností Podívejte se prosím na příručku ovladače v katalogu „stažení“.

Aplikační průmysl

Aplikujte na různá malá a středně velká automatizační zařízení a zařízení, jako jsou: gravírovací stroj, stroj na odvrstvení drátu, značkovací stroj, řezací stroj, laserový stroj, plotrovací nástroj, lékařská zařízení, CNC, automatická montážní zařízení, elektronická zpracovatelská zařízení atd. Vynikající aplikační efekty pro nízkohlučná a vysokorychlostní zařízení.

Elektrické indexy

Parametr LCDA257E/LCDA257F
Min Typ Max Jednotka
Maximální špičkový proud

6 A
Vložit napájecí napětí 20 36 50 VDC
Logický vstupní proud 7 10 20 mA
Pulzní frekvence

200 KHZ

Definice rozhraní

(1) Vstupní rozhraní motoru a napájení

Symbol název Popis
A+ Kladná svorka vinutí motoru fáze A
- Záporná svorka vinutí motoru fáze A
B+ Kladná svorka vinutí motoru fáze B
- Záporná svorka vinutí motoru fáze B
+VDC Pozitivní svorka napájení  +20V~+50V
GND Záporný svorka napájecího zdroje 0V

(2) Port signálu kodéru (6pinový zelený terminál je použit pro kodér LCDA257S, definice pinu je následující)

Symbol název
EB+ Pozitivní vstup fáze B z kodéru motoru
EB- Negativní vstup kodéru motorové fáze B
EA+ Pozitivní fázový vstup kodéru motoru
EA- Záporný vstup fáze kodéru motoru
VCC Napájení kodéru
EGND Uzemnění napájení kodéru

(3) Port řídicího signálu

název Popis
PUL+ Vstupní signál pulzu: platná náběžná hrana pulsu je platná; aby spolehlivě reagovaly na signál pulsu , měla šířka pulsu  být větší než 2,5 μs. 5V–24V signál kompatibilní, sériový odpor není vyžadován.
PUL-
DIR+ Vstupní signál směru: přepínejte směr motoru signálem vysoké/nízké úrovně, směrový signál by měl se nastavit alespoň Sμs před impulsním signálem. 5V–24V signál kompatibilní, není vyžadován žádný sériový odpor
DIR-
TOTO+ Povolit ovládací signál, tento vstupní signál slouží k povolení nebo zakázání výstupu ovladače. Když tato funkce není potřebná, svorku povolení signálu může ponechat plovoucí . Kompatibilní s signály 5V-24V není vyžadován žádný sériový odpor.
TENTO-
ALM+ Kladný svorka výstupu poplachu
ALM- Záporný terminál výstupu alarm





Stroj na výrobu produktů továrny Lichuan


  • Vyřezávací stroj

  • Potahovací zařízení

  • Značkovací stroj s vlákny

  • Šroubovací stroj

  • Testovací stroj

  • UV tiskárna

  • Automatický pájecí stroj

  • Stroj na testování točivého momentu

  • Šroubovací stroj

  • Oscilografický stroj

Průmyslové aplikace


  • Robotické rameno

  • Laserový řezací stroj

  • 3D tisk

  • CNC stroj

  • Automatické Asertmbly

  • Gravírovací stroj
