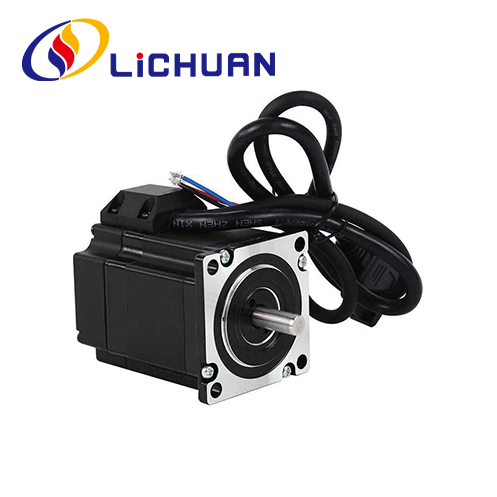

57 Řada 3fázový krokový motor Nema23 s uzavřenou smyčkou
Hot Sale China 57 Series 3 Phase Nema23 Krokový motor s uzavřenou smyčkou Výrobci a dodavatelé vzorků zdarma.
Odeslat dotaz
Popis výrobku
LIHUAN® vás srdečně vítá ve velkoobchodě řady 57 3fázový krokový motor Nema23 s uzavřenou smyčkou z naší továrny. Naše výrobky mají certifikaci CE a v současné době mají velké množství továrních zásob. Továrna Lichuan má více než 14 let výrobních zkušeností. Podporujeme OEM & ODM, poskytneme vám dobré služby a tovární zlevněné ceny. Vítáme další distributory, kteří se připojí k LIHUAN.
Třífázový krokový motor Nema23 s uzavřenou smyčkou řady 57, použití vysoce kvalitních surovin a vysoce standardní silikonové oceli s permanentními magnety, s 1000řádkovým vysoce přesným kodérem, zcela překonávají problémy krokového motoru s otevřenou smyčkou a zároveň výrazně zvyšují vysokorychlostní výkon motoru, Pro usnadnění tradičního upgradu programu pohonu krok za krokem, snížení nákladů ve srovnání se servomotorem o více než 50%. Délka motoru 77mm ~ 123mm, rozsah točivého momentu: 1N.m ~ 3N.m, průměr hřídele motoru 8mm. Třífázový krokový motor Nema23 s uzavřenou smyčkou řady 57 může být přizpůsoben pro 4 typy ovladače: RS485. Canopen. Ethercat. Ovladače pulzního ovládání.
Parametry elektrického výkonu
| Položka | Specifikace |
| Přesnost úhlu kroku | ±5 % (úplný krok) |
| Přesnost odporu | ±10 % (20 ℃) |
| Přesnost indukčnosti | ±20 % (1 kHz) |
| Zvýšení teploty | 80℃ max (jmenovitý proud, 2 fázové zapnutí) |
| Teplota okolí | -20 ℃ ~ * 50 ℃ |
| Izolační odpor | 100MQMin 500VDC |
| Dielektrická pevnost | 500 V AC 1 minutu |
| Povolené radiální zatížení | 0,02 mm Max. (450g zatížení) |
| Přípustné tahové zatížení | 0,08 mm Max. (zátěž 450 g) |
| Radiální Max zatížení | 75N (20 mm od povrchu příruby) |
| Maximální zatížení hřídele | 15N |
| Série | Krok Úhel(") |
Délka (mm) |
Podíl Točivý moment (N.m) |
Fáze Aktuální (A) |
Rotační Setrvačnost (g.cm²) |
Hmotnost (kg) |
Rozlišení kodéru (PPR) |
| LC57H355 | 1.2 | 77 | 1.0 | 3.5 | 300 | 1.0 | 1000 |
| LC57H380 | 1.2 | 102 | 2.0 | 3.5 | 500 | 1.4 | 1000 |
| LC57H3100 | 1.2 | 123 | 3.0 | 4.0 | 700 | 1.8 | 1000 |
Výše jsou reprezentativní produkty. Produkty lze přizpůsobit!
Tvar a instalační rozměr (jednotka: mm)
Režim hřídele motoru
| Modelka | Hřídel Průměr (mm) |
Hřídel Prodloužení (mm) |
Hřídel Délka (mm) |
| LC57H355 | f8 | D-řez 0,5 x15 | 21 |
| LC57H380 | f8 | D-cut 0,5x15 | 21 |
| LC57H3100 | f8 | D-cut 0,5x15 | 21 |
Schéma zapojení motoru
Barvy drátů motoru
Definice kodéru Olověné barvy
| 1 | žlutá | EB+ |
| 2 | zelená | EB- |
| 3 | Černá | EA+ |
| 4 | modrý | EA- |
| 5 | Červené | +5VCC |
| 6 | Bílý | EGND |
Poznámky
1. Při připojování motoru a driveru musí být fáze správně zapojeny.
2. Při různých jízdních podmínkách může docházet k vytváření tepla motoru. Povrchová teplota motoru může během provozu překročit 85 ℃.
3.Motor musí být umístěn montážní drážkou na předním krytu motoru, je třeba věnovat pozornost chybnému přizpůsobení a soustřednost mezi hřídelí motoru a zátěží musí být přísně kontrolována.
Schéma zapojení aplikace
Kompletní řídicí systém krokového motoru by měl zahrnovat níže uvedený výrobek
Balení produktu
Stroj na výrobu produktů továrny Lichuan
-
Vyřezávací stroj -
Potahovací zařízení -
Značkovací stroj s vlákny -
Šroubovací stroj -
Testovací stroj -
UV tiskárna
-
Automatický pájecí stroj -
Stroj na testování točivého momentu -
Šroubovací stroj -
Oscilografický stroj
Průmyslové aplikace
-
Robotické rameno -
Laserový řezací stroj
-
3D tisk -
CNC stroj -
Automatické Asertmbly -
Gravírovací stroj
