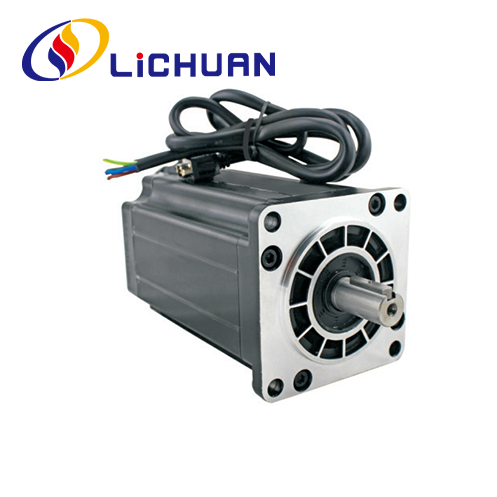

3fázový krokový motor Nema42 řady 110
LIHUAN® je profesionální lídr v Číně 110 Series 3 Phase Nema42 Closed Loop Stepper Motor výrobce s vysokou kvalitou a rozumnou cenou. Vítejte, kontaktujte nás.
Odeslat dotaz
Popis výrobku
Vysoce kvalitní 3fázový krokový motor Nema42 řady 110 s uzavřenou smyčkou nabízí čínský výrobce LIHUAN®. Kupte si 3fázový krokový motor Nema42 řady 110, který je vysoce kvalitní přímo za nízkou cenu.
Třífázový krokový motor Nema42 s uzavřenou smyčkou řady 110, použití vysoce kvalitních surovin a vysoce standardní silikonové oceli s permanentními magnety, s 1000řádkovým vysoce přesným kodérem, zcela překonávají problémy krokového motoru s otevřenou smyčkou a zároveň výrazně zvyšují vysokorychlostní výkon motoru, Pro usnadnění tradičního upgradu programu pohonu krok za krokem, snížení nákladů ve srovnání se servomotorem o více než 50%. Délka motoru 161mm ~ 219mm, rozsah točivého momentu: 12N.m ~ 20N.m, průměr hřídele motoru 19mm. Třífázový krokový motor Nema42 s uzavřenou smyčkou řady 110 může být přizpůsoben pro 3 typy ovladačů: RS485. Ovladače canopen.Pulse control.
Parametry elektrického výkonu
| Položka | Specifikace |
| Přesnost úhlu kroku | ±5 % (úplný krok) |
| Přesnost odporu | ±10 % (20 ℃) |
| Přesnost indukčnosti | ±20 % (1 kHz) |
| Zvýšení teploty | 80°℃ max. (jmenovitý proud, 2 fázové zapnutí) |
| Teplota okolí | -20℃~* 50℃ |
| Izolační odpor | 100MQMin 500VDC |
| Dielektrická pevnost | 500 V AC 1 minutu |
| Povolené radiální zatížení | 0,02 mm Max. (450g zatížení) |
| Přípustné tahové zatížení | 0,08 mm Max. (450g zatížení) |
| Radiální Max zatížení | 220N (20 mm od povrchu příruby) |
| Maximální zatížení hřídele | 60N |
| Serles | Krok Úhel(") |
Délka (mm) | Přídržný moment (N.m) | Fáze Aktuální (A) |
Rotační Setrvačnost (g.cm²) |
Fáze Odpor (Q) |
Fáze Indukčnost (mH) |
Zápas Řidič |
Vést drát (č.) |
Váha (kg) |
| LC110H3151 | 1.2 | 161 | 12 | 6.0 | 9720 | 1.89 | 8.34 | LCDA2260E | 3 | 6.6 |
| LC110H3185 | 1.2 | 185 | 16 | 6.4 | 13560 | 1.89 | 8.73 | LCDA2260E | 3 | 9.0 |
| LC110H3219 | 1.2 | 219 | 20 | 6.9 | 17400 | 1.859 | 7.26 | LCDA2260E | 3 | 11.1 |
Výše jsou reprezentativní produkty. Produkty lze přizpůsobit!
Tvar a instalační rozměr (jednotka: mm)
Režim hřídele motoru
| Modelka | Hřídel Průměr (mm) |
Hřídel Prodloužení (mm) |
Shaftt Délka (mm) |
| LC110H3151 | f19 | Klínová drážka 6x 30 | 40 |
| LC110H3185 | f19 | Klínová drážka 6x 30 | 40 |
| LC110H3219 | f19 | Klínová drážka 6x 30 | 40 |
Schéma zapojení motoru
Barvy drátů motoru
Definice kodéru Olověné barvy
| 1 | žlutá | EB+ |
| 2 | zelená | EB- |
| 3 | Černá | EA+ |
| 4 | modrý | EA- |
| 5 | Červené | +5VCC |
| 6 | Bílý | EGND |
Poznámky
1. Při připojování motoru a driveru musí být fáze správně připojeny.
2. Zjevně může dojít k vývinu tepla motoru pod
různé jízdní podmínky. Povrchová teplota
motor smí během provozu překročit 85°C.
3. Motor musí být umístěn montážní drážkou
přední kryt motoru, věnujte pozornost chybě
přizpůsobení a soustřednosti mezi hřídelí motoru
a náklad musí být přísně kontrolován. smyčkový krokový motor může být přizpůsoben pro 3 typy ovladače: RS485. Ovladače canopen.Pulse control.
Schéma zapojení aplikace
Kompletní řídicí systém krokového motoru by měl zahrnovat níže uvedený výrobek
Balení produktu
Stroj na výrobu produktů továrny Lichuan
-
Vyřezávací stroj -
Potahovací zařízení -
Značkovací stroj s vlákny -
Šroubovací stroj -
Testovací stroj -
UV tiskárna
-
Automatický pájecí stroj -
Stroj na testování točivého momentu -
Šroubovací stroj -
Oscilografický stroj
Průmyslové aplikace
-
Robotické rameno -
Laserový řezací stroj
-
3D tisk -
CNC stroj -
Automatické Asertmbly -
Gravírovací stroj
