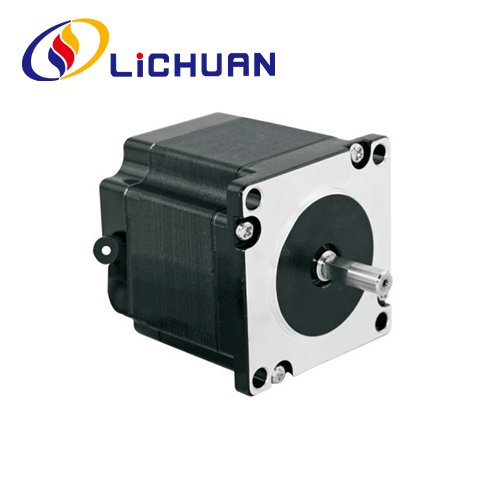

Jak hybridní krokový motor dosahuje vysokého točivého momentu a přesnosti

Ocitli jste se někdy hluboko v projektu a potřebovali jste součást, která poskytuje jak hrubý výkon, tak pečlivou přesnost, a přemýšleli jste, co to umožňuje? Vím, že mám. Ve světě automatizace, robotiky a přesných strojů je neustálé hledání pohonného systému, který vás nenutí volit mezi silou a kontrolou. To je místo, kde inženýrský zázrakHyBrid krokový motorpřichází do hry. Pro nás naLICHUAN, to není jen kategorie produktů; je to jádro řešení nejnáročnějších výzev v oblasti řízení pohybu našich zákazníků. Jedinečný design aHybridní krokový motorpřeklenuje propast a nabízí to nejlepší z obou světů z jiných typů motorů a dnes chci odhrnout oponu, jak přesně tento výkon dosahuje. Když porozumíte jeho vnitřnímu fungování a přesným parametrům, které definují jeho výkon, můžete učinit informované rozhodnutí pro vaši další aplikaci.

Čím se hybridní krokový motor liší od ostatních typů

Abychom ocenili jeho schopnosti, musíme nejprve pochopit jeho identitu. Na rozdíl od čistě permanentních magnetů nebo stepperů s proměnnou reluktancí, aHybridní krokový motorje, jak název napovídá, hybrid. Důmyslně spojuje principy obou. Má ve svém rotoru permanentní magnet, ale tento rotor je také ozubený, podobně jako motor s proměnnou reluktancí. Tato fúze vytváří synergický efekt. Permanentní magnet zajišťuje konstantní magnetický tok a zvyšuje točivý moment. Ozubená struktura současně umožňuje mnohem menší úhel kroku – obvykle 1,8° nebo 0,9° – tím, že umožňuje magnetickému toku procházet preferovanou dráhu přes vyrovnané zuby. Tato kombinace je základním důvodem aHybridní krokový motorvyniká v aplikacích vyžadujících jak vysoký točivý moment při nízkých otáčkách, tak jemné polohové rozlišení.

Jak vnitřní konstrukce vytváří vynikající točivý moment

Tajemství vysokého točivého momentu spočívá v jeho magnetickém obvodu a konstrukci vzduchové mezery. Stator aHybridní krokový motormá více ozubených pólů, které jsou navinuté cívkami. Když jsou tyto cívky napájeny v určitém pořadí, vytvářejí elektromagnetické póly. Rotor s permanentním magnetem, již zmagnetizovaný, je těmito póly statoru přitahován nebo odpuzován. Protože jsou zuby rotoru mírně odsazeny od zubů statoru, magnetické síly generují silný tangenciální tah – točivý moment – ​​k jejich vyrovnání. Čím více zubů a čím silnější je magnetický tok (od permanentního magnetu i buzení cívky), tím vyšší je kroutící moment. NaLICHUANoptimalizujeme to použitím vysokoenergetických materiálů s permanentními magnety a přesných laminací, abychom minimalizovali ztráty tokem a maximalizovali hustotu točivého momentu. To je důvod, proč naše motory mohou poskytovat výjimečnou přilnavost a dynamický točivý moment v kompaktní velikosti rámu.

Které parametry přímo ovlivňují přesnost a výkon

Přesnost krokového motoru je do značné míry definována jeho přesností úhlu kroku a tím, jak konzistentně může dosáhnout těchto kroků, aniž by chyběl. To se řídí několika klíčovými technickými parametry. Pochopení těchto specifikací je klíčové pro výběr správného motoru pro potřeby přesnosti vašeho systému.

Klíčové výkonnostní parametry hybridního krokového motoru

• Krokový úhel:Úhlové posunutí na vstupní impuls (např. 1,8°, 0,9°). Menší úhel umožňuje jemnější rozlišení.

• Přídržný točivý moment:Maximální točivý moment, který může motor vyvinout, když je v klidu pod napětím. To odolává vnějším silám.

• Točivý moment aretace:Mírný točivý moment, který je přítomen, když je motor bez napájení, v důsledku přitahování permanentního magnetu a železného jádra.

• Přesnost:Typicky procento úhlu kroku (např. ±5 %). Toto není kumulativní.

• Opakovatelnost kroku:Jak přesně se motor vrací do přikázané polohy, často extrémně vysoké.

• Setrvačnost rotoru:Setrvačnost rotující části, ovlivňující dynamiku zrychlení a zpomalení.

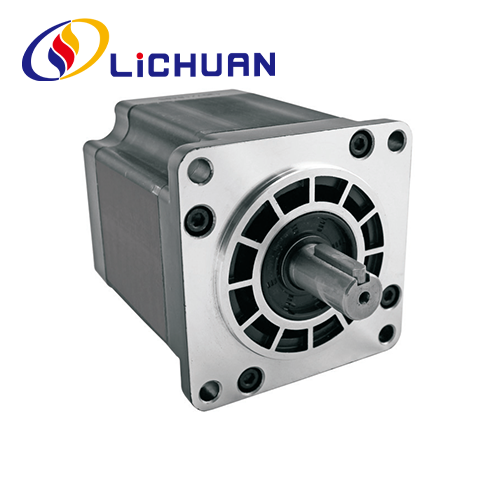

Podívejme se, jak se některé z těchto parametrů promítají do reálného světaLICHUANmodely. Následující tabulka porovnává dvě oblíbené řady a zdůrazňuje, jak volby designu ovlivňují krouticí moment a přesnost.

Tabulka 1: Srovnání řady hybridních krokových motorů LIHUAN

Jak si vyberete správný hybridní krokový motor pro vaši aplikaci

Výběr správného motoru je rovnováhou mezi vašimi mechanickými požadavky a výkonnostní křivkou motoru. Nejčastější chybou je výběr na základě velikosti rámu nebo samotného přídržného momentu. Musíte vzít v úvahu křivku rychlosti a točivého momentu. AHybridní krokový motorposkytuje maximální točivý moment při nízkých otáčkách a točivý moment klesá s rostoucí rychlostí v důsledku zpětného EMF a indukčnosti vinutí. NaLICHUAN, provádíme naše zákazníky jednoduchým procesem výběru:

1. Určete setrvačnost zátěže a požadovanou provozní rychlost.

2. Vypočítejte potřebný moment zrychlení a moment trvalého chodu.

3. Prohlédněte si křivku rychlosti a točivého momentu kandidáta motoru a ujistěte se, že poskytuje alespoň o 30-50 % vyšší točivý moment, než je váš vypočítaný požadavek v celém požadovaném rozsahu otáček.

4. Přizpůsobte výstupní proud a napětí ovladače fázovým specifikacím motoru pro optimální výkon.

Tabulka 2: Kritické faktory výběru pro optimální výkon

Jaké jsou nejčastější otázky týkající se hybridních krokových motorů (FAQ)

V našich každodenních rozhovorech s inženýry a designéry se opakovaně objevují určité otázky. Zde jsou tři podrobné často kladené dotazy k řešení běžných kuriozit a obav.

FAQ 1: Může hybridní krokový motor běžet vysokou rychlostí jako servo?
I když je tradičně známý pro výkon při nízkých až středních rychlostech, je moderníHybridní krokové motory, zejména ve spojení s pokročilými mikrokrokovacími ovladači, může dosáhnout překvapivě vysokých rychlostí. Klíčem je použití budiče s vysokým napájecím napětím k překonání indukčnosti motoru. Nicméně pro aplikace vyžadující trvalé vysoké otáčky s plným točivým momentem může být servosystém stále efektivnější. Pro mnoho polohovacích úloh z bodu do bodu s vysokými potřebami točivého momentu při nižších rychlostech, aHybridní krokový motornabízí cenově výhodnější a jednodušší řešení.

FAQ 2: Jak zabráním zmeškaným krokům a zajistím přesnost?
Zmeškané kroky nastanou, když zatěžovací moment motoru překročí dostupný moment motoru při dané rychlosti. Pro zajištění přesnosti vždy dimenzujte svůj motor s značnou bezpečnostní rezervou (viz průvodce výběrem výše). Použijte krokový systém s uzavřenou smyčkou pro kritické aplikace – nášLICHUANHybridy s uzavřenou smyčkou obsahují kodér, který okamžitě detekuje a opravuje jakoukoli ztrátu kroku a poskytuje spolehlivost podobnou servopohonu, aniž by byla obětována přirozená jednoduchost a krouticí moment stepperu.

FAQ 3: Je mikrokrokování nezbytné pro dosažení vyšší přesnosti?
Mikrokrokování je technika ovladače, která elektronicky rozděluje celý krok na menší kroky (např. 1/16, 1/32 kroku). Výrazně zlepšuje rozlišení, snižuje vibrace a umožňuje plynulejší pohyb, zejména při nízkých rychlostech. Pro maximální přesnost a hladkost spárujte vysoce kvalitníHybridní krokový motors ovladačem microstepping je vysoce doporučeno. Umožňuje vám využít základní přesnost motoru a dosáhnout výjimečně jemného a tichého provozu.

Jste připraveni integrovat bezkonkurenční točivý moment a přesnost do svého návrhu?

Cesta k pochopeníHybridní krokový motorodhaluje součást vytvořenou pro výkon tam, kde se počítá. Jeho hybridní design je důkazem elegantní konstrukce, řešící dvojí požadavky na výkon a přesnost v jediném robustním balení. NaLICHUAN, nevyrábíme pouze tyto motory; konstruujeme je s hlubokým zaměřením na parametry, které jsou pro úspěch vašeho projektu nejdůležitější – od třídy magnetického materiálu po toleranci každého zubu.

Pokud se pohybujete ve složitosti nového návrhu nebo optimalizujete stávající stroj, který vyžaduje spolehlivost, sílu a přesnou přesnost, pojďme si promluvit. Náš tým je připraven vám pomoci analyzovat vaše požadavky a sladit je s perfektnímiHybridní krokový motor LIHUANřešení.Kontaktujte násdnesk prodiskutování vašich specifických problémů s točivým momentem a přesností. Jsme tu, abychom posílili vaši inovaci, jeden přesný krok za druhým.
