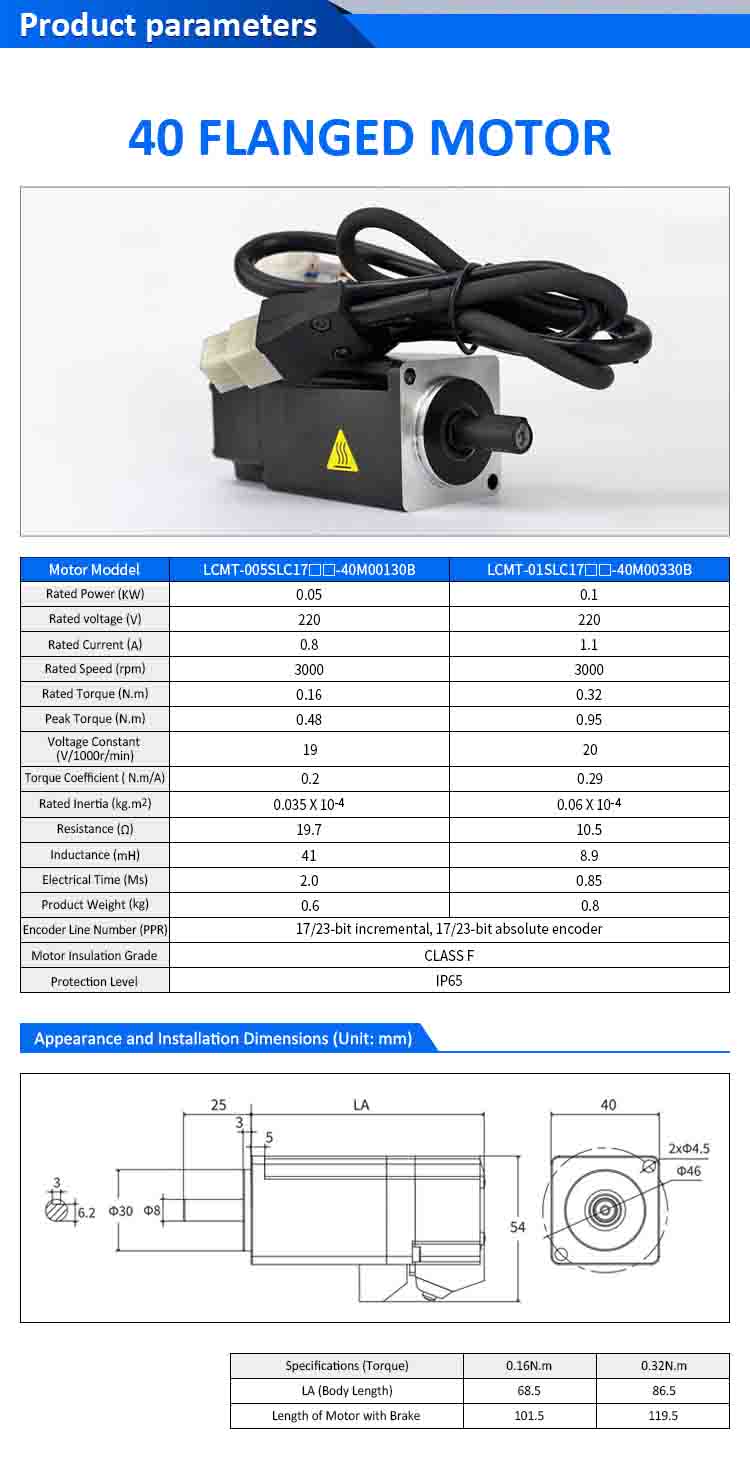

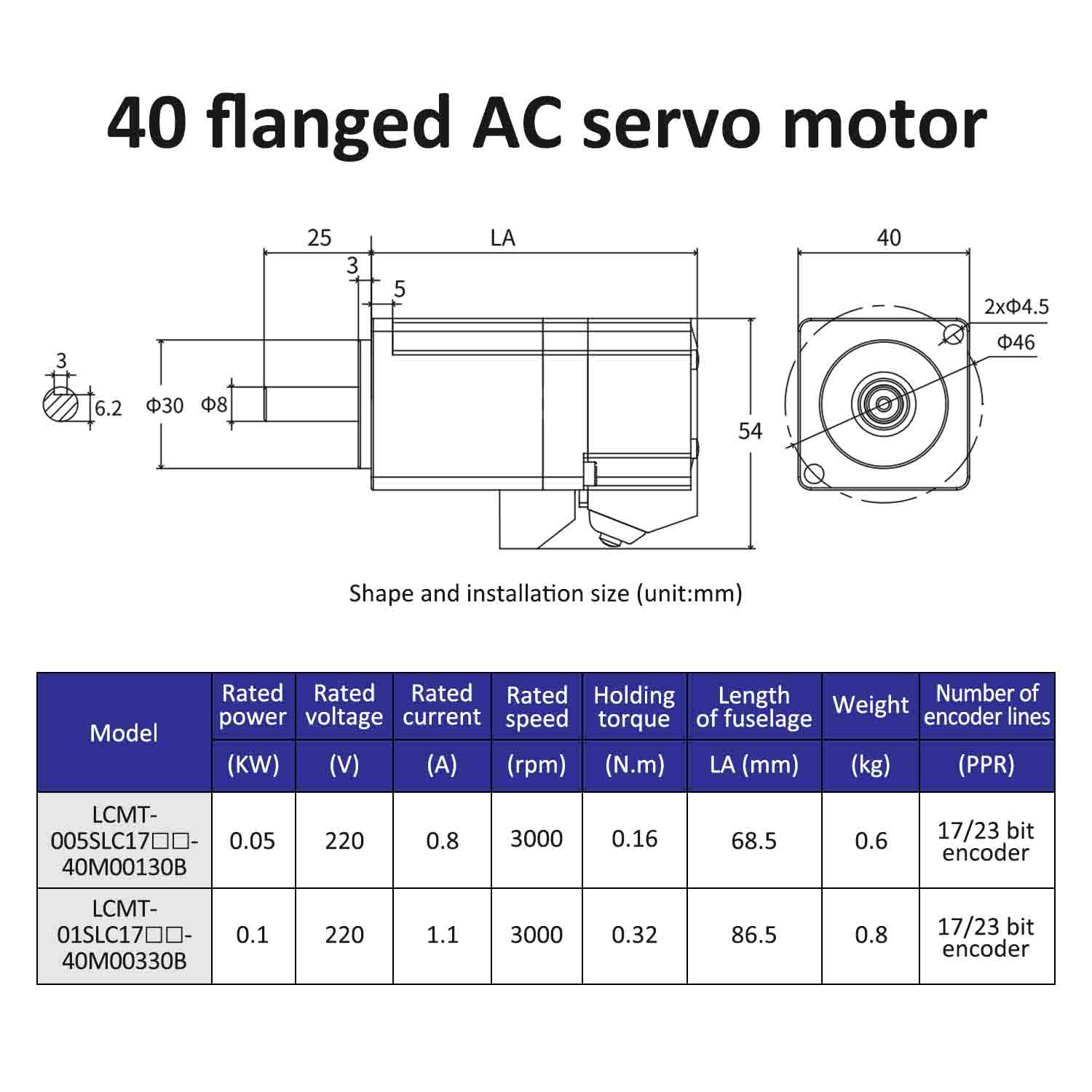

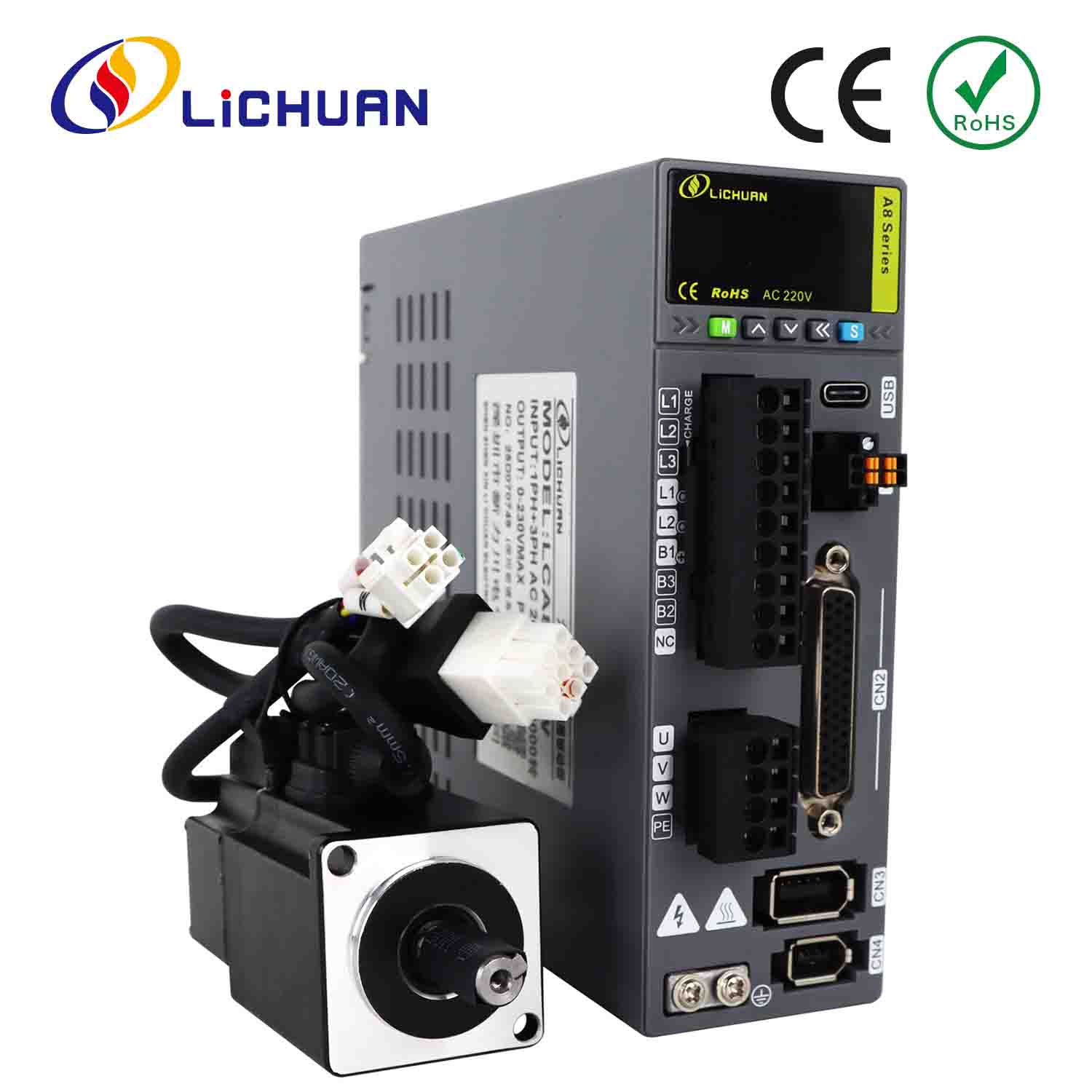

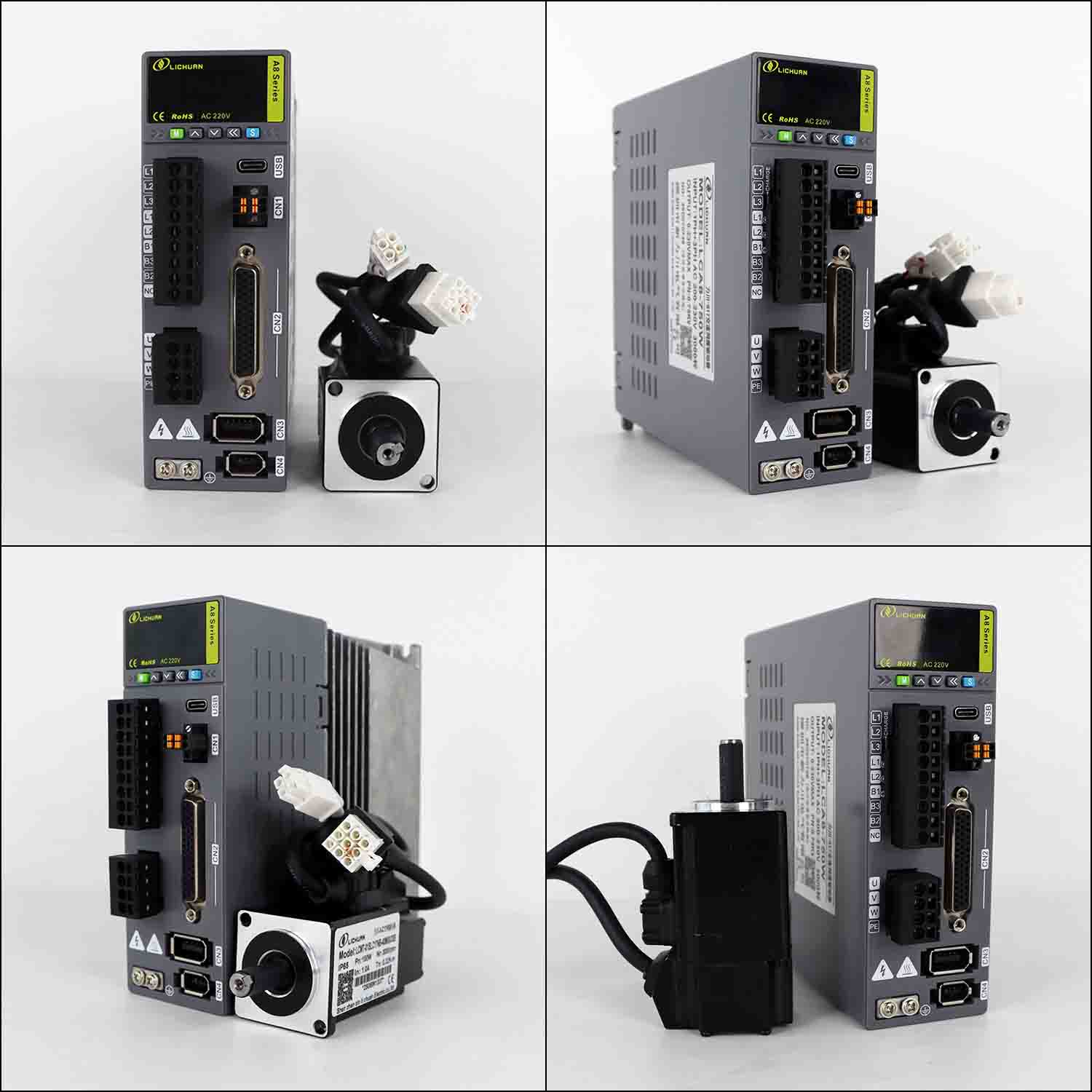

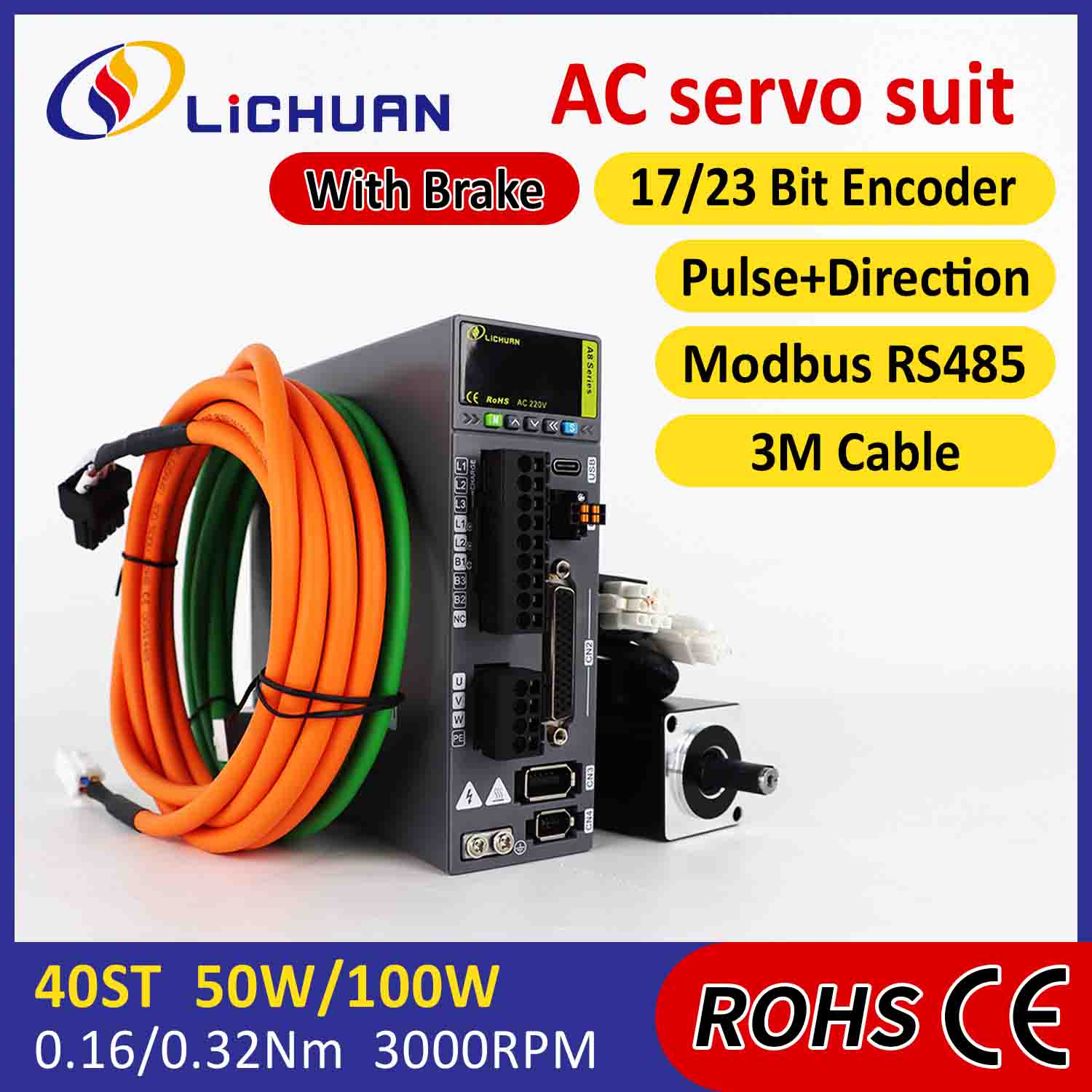

Sada ovladačů servomotoru Lichuan A8 Vysoce přesný STO ABZ 100W 0,32N.m 220V 1,1A 3000RPM IP65

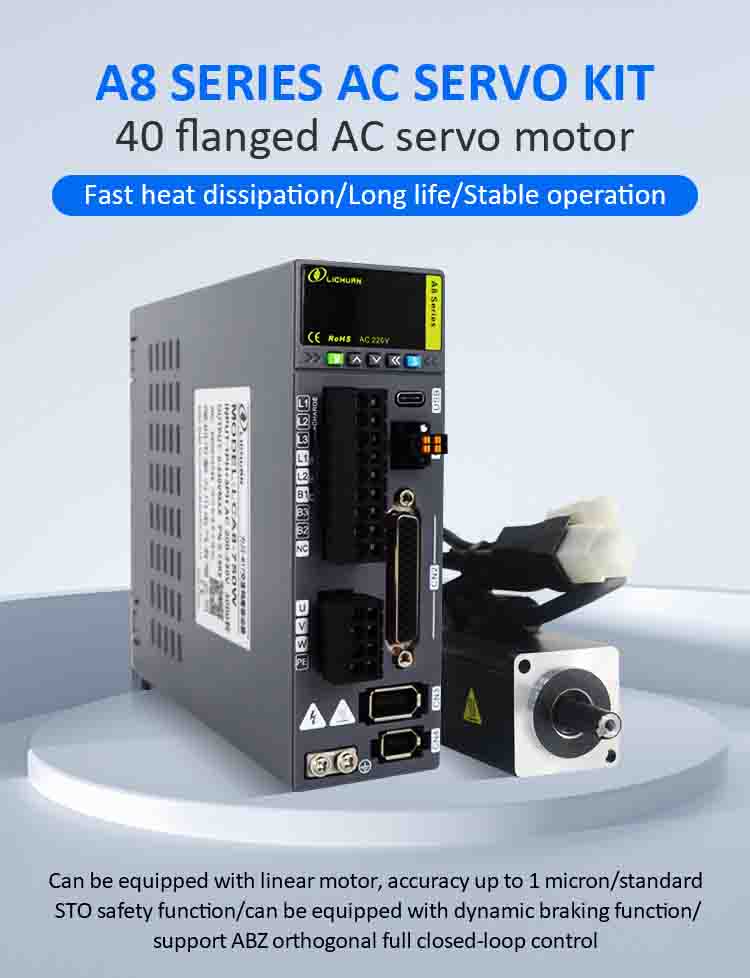

Sada ovladačů střídavého motoru Lichuan A8 s vysokou přesností STO ABZ – přesné řízení pohybu pro CNC, robotiku a automatizační systémy

Výhody ovladače servomotoru řady Lichuan A8:

Nejdůležitější:

1.Lze vybavit lineárními motory, dosahující přesnosti až1 mikron

2.NormaSTObezpečnostní funkce

3.Volitelná funkce dynamického brzdění pro bezpečnost a spolehlivost

4.PodporyABZkvadraturní pulzní řízení s plnou uzavřenou smyčkou

Funkce:

1.Podporuje 17bitové a 23bitové inkrementální a absolutní kodéry.

2.Podporuje 7 režimů ovládání: poloha, rychlost, točivý moment, poloha/točivý moment, poloha/rychlost, rychlost/točivý moment a poloha/rychlost/točivý moment.

3. Interní 24V napěťový výstup: Může napájet DI a Pulse porty, čímž eliminuje potřebu externího 24V napájení.

4.Podporuje zpětnou vazbu frekvenčního dělení fázového pulzu ABZ.

5.16 virtuálních DI portů a 16 virtuálních D0 portů: Není třeba se obávat nedostatečných DI nebo D0 portů při použití řízení komunikace.

6.16 vnitřní rychlost a 16 vnitřních polohových segmentů: K dispozici je automatický cyklus provozu, díky kterému je řízení komunikace 485 flexibilnější.

7. Podporuje samoučení motoru: Lze použít s motory od různých výrobců.

8.Podpory485 sběrnicová komunikace, pomocí standardního protokolu MODBUS RTU.

9.Ovládání analogového signálu, podpora vstupu 2 analogové vstupy, 12bitové rozlišení,vstupní rozsah -10 až +10V.

Základní informace o produktu

Vlastnosti produktu

1. Vysoce přesná zpětná vazba kodéru ABZ

• Zajišťuje přesnou detekci polohy

• Stabilní pulzní výstup pro CNC a řízení pohybu

• Snižuje kumulativní chyby a zlepšuje opakovatelnost

2. Bezpečnostní ochrana STO

• Vyhovuje Safe Torque Off (STO).

• Okamžité vypnutí točivého momentu v nouzových situacích

• Chrání obsluhu a zařízení během poruchy

3. Vysoce výkonný AC servomotor

• Hladký provoz při nízkých otáčkách

• Rychlá dynamická odezva

• Vysoká hustota točivého momentu a stabilní regulace teploty

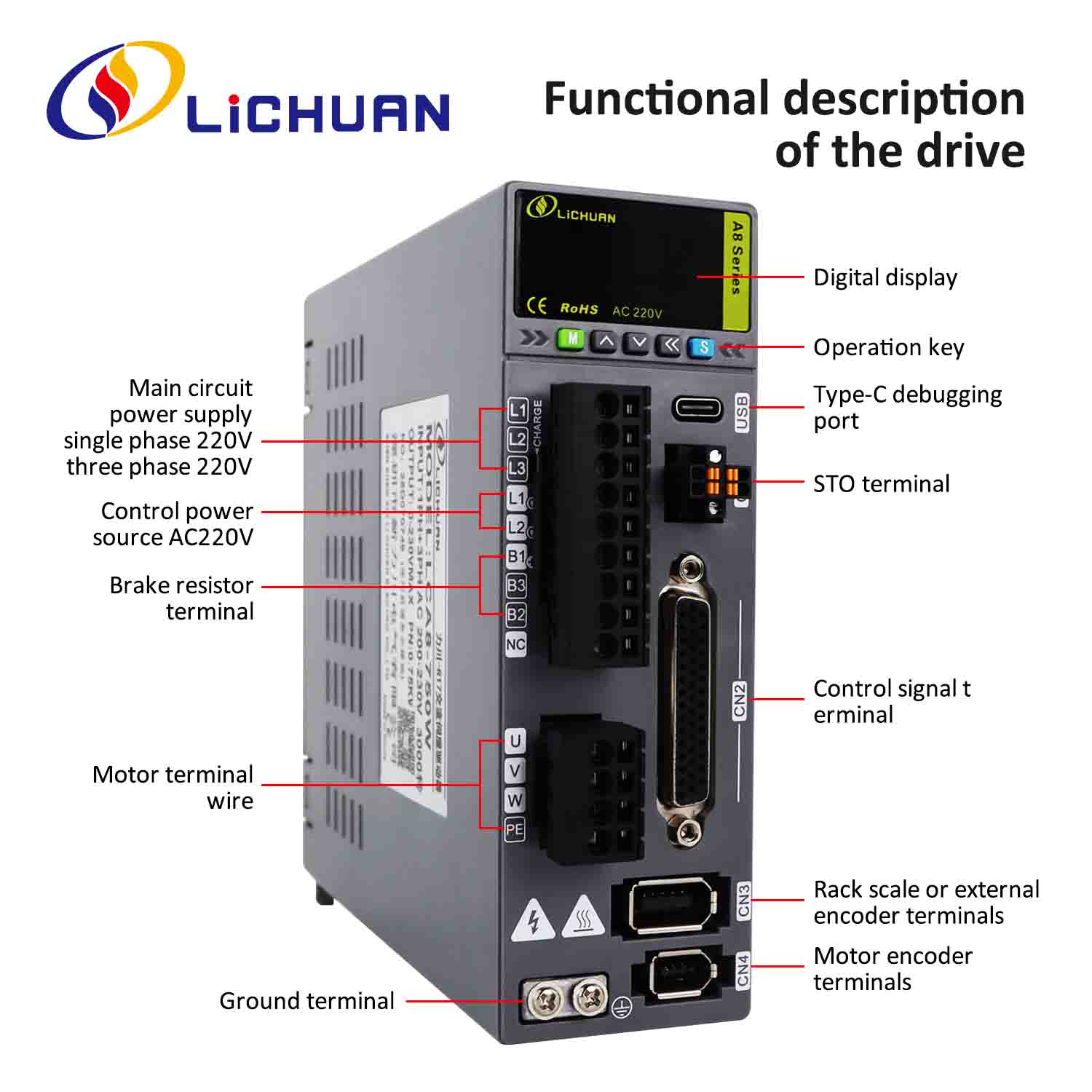

4. Inteligentní servo ovladač

• Více režimů ovládání

• Funkce automatického ladění

• Vestavěná ochrana: nadproud, přepětí, přetížení, porucha kodéru

5. Silná kompatibilita

• Pracuje s běžnými CNC řídicími jednotkami, PLC systémy a platformami průmyslové automatizace

• Snadná integrace do stávajících systémů

6. Spolehlivost s dlouhou životností

• Průmyslová ložiska, cívky a izolace

• Vhodné pro dlouhodobý provoz 24/7

Technické principy

TheSada ovladačů pro střídavý servomotor Lichuan A8 s vysokou přesností STO ABZfunguje integrací tří přesných subsystémů:

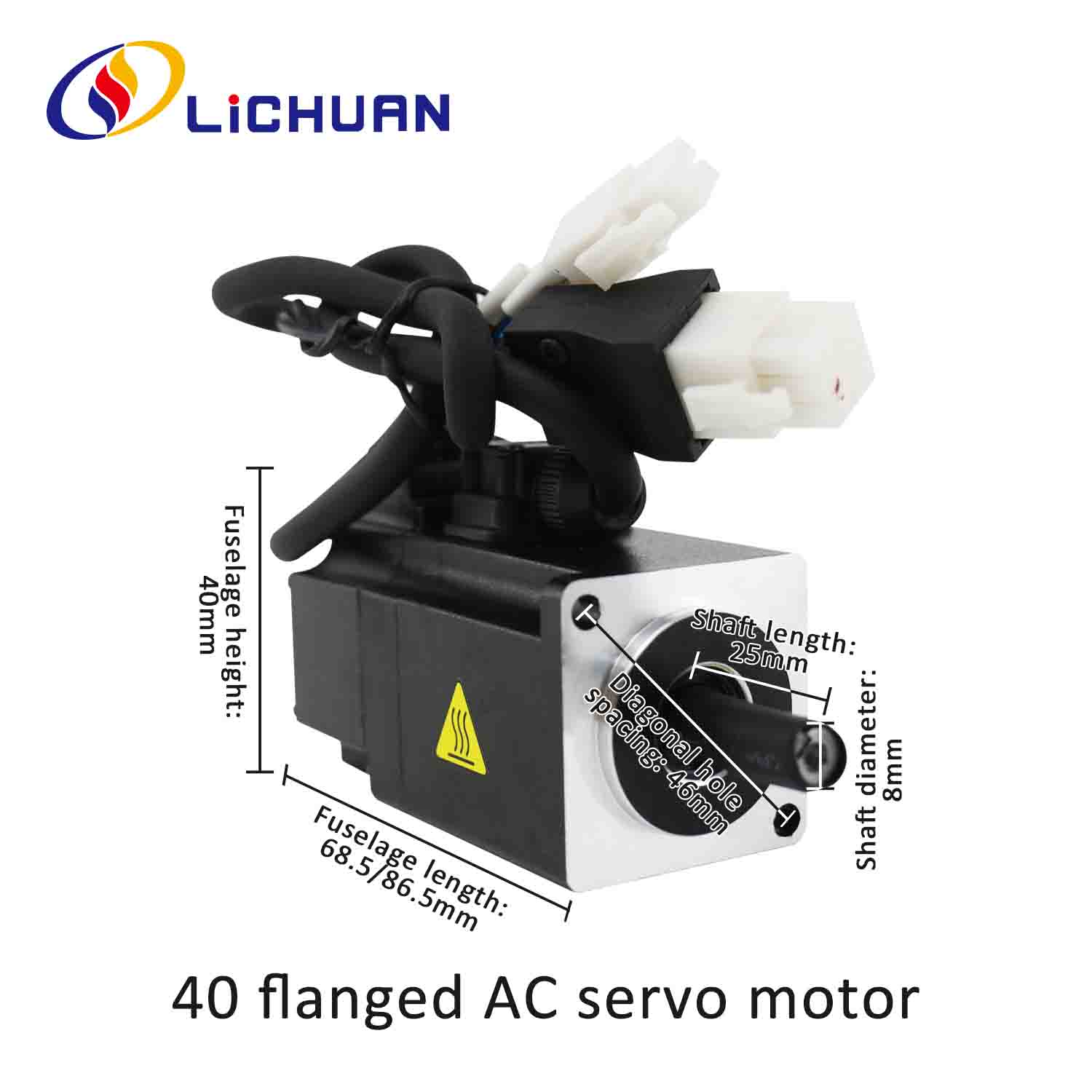

1. Servomotor

Převádí elektrickou energii na řízený rotační pohyb.

2. AC Servo Driver

Reguluje točivý moment, rychlost a polohu pomocí inteligentních regulačních algoritmů s uzavřenou smyčkou na bázi PID.

3. Kodér ABZ

Poskytuje signály kanálu A/B/Z pro zpětnovazební smyčky, což umožňuje:

• Porovnání pozic v reálném čase

• Vysokorychlostní nastavení odezvy

• Ultra-plynulé ovládání pohybu

V kombinaci s bezpečnostními mechanismy STO systém zajišťuje přesný, bezpečný a účinný provoz v uzavřené smyčce.

Výhody produktu

1. Vysoká přesnost a stabilita

ABZ enkodér zajišťuje přesné řízení pohybu.

2. Široký rozsah použití

TheSada ovladačů pro střídavý servomotor Lichuan A8 s vysokou přesností STO ABZpodporuje CNC, robotiku a průmyslovou automatizaci.

3. Nákladově efektivní řešení průmyslové třídy

Poskytuje vysokou spolehlivost srovnatelnou se špičkovými značkami za konkurenceschopnější cenu.

4. Integrovaná bezpečnost

STO poskytuje mezinárodní standardní bezpečnostní vypnutí.

5. Snadná instalace a údržba

Kompaktní konstrukce, přehledné uspořádání elektroinstalace a kompletní dokumentace.

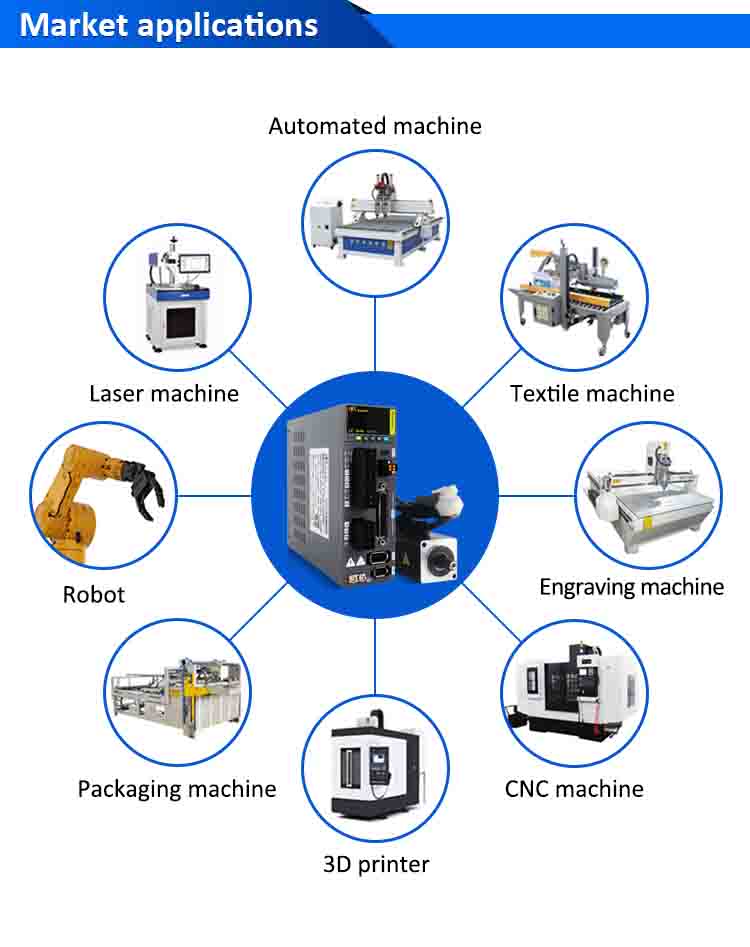

Oblasti použití

TheSada ovladačů pro střídavý servomotor Lichuan A8 s vysokou přesností STO ABZje široce používán v:

• CNC dřevoobráběcí stroje

• CNC řezání / frézování kovů

• Průmyslové roboty

• Automatizace výběru a umístění

• Balicí stroje

• Zařízení pro tisk a etiketování

• Přesné polohovací plošiny

• Výrobní linky elektroniky

• Laserové řezací/gravírovací stroje

• Dopravníkové a třídicí systémy

Případy použití / aplikace produktu

• Vysoce přesné ovládání os

• Otočné indexové stoly

• Pohyb souřadnic XYZ

• Vysokorychlostní vřetenové systémy

• Víceosé robotické klouby

• Automatizované mechanismy řízení pohybu

Návod k obsluze

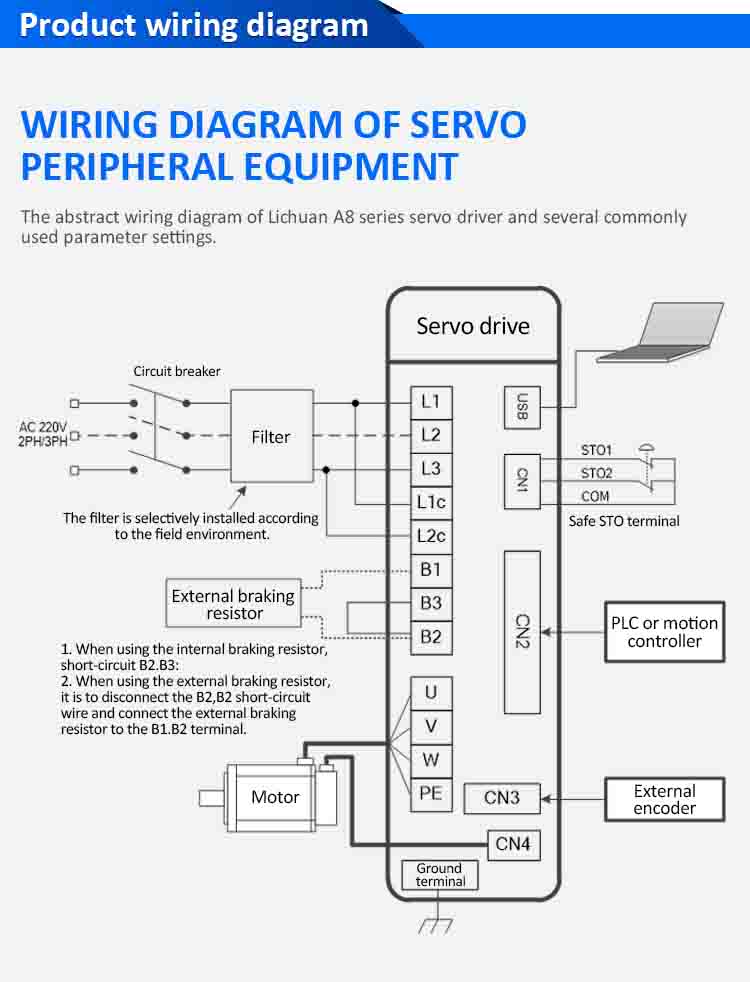

1. Připojte napájecí zdroj

Zajistěte správné zapojení vstupu AC 220V.

2. Připojte kabel kodéru

Zarovnejte kanály A/B/Z se vstupem ovladače.

3. Nakonfigurujte parametry ovladače serva

Pomocí panelu nebo softwaru upravte režimy točivého momentu, rychlosti a polohy.

4. Proveďte automatické ladění

Optimalizujte výkon motoru.

5. Otestujte systém

Před naložením zařízení proveďte pohybové testy.

Opatření

• Nezapínejte jednotku před dokončením zapojení.

• Zajistěte uzemnění, abyste snížili rušení.

• Vyvarujte se ostrého ohýbání kabelů kodéru.

• Chraňte před vlhkostí a vodivým prachem.

• Ujistěte se, že kabeláž STO splňuje bezpečnostní normy.

Výrobní proces

• Přesné vinutí rotoru

• CNC obráběná skříň motoru

• Kalibrace kodéru a kontrola signálu

• Montáž ovladače v antistatickém prostředí

• Vícebodový test stárnutí

• Závěrečná kontrola kvality

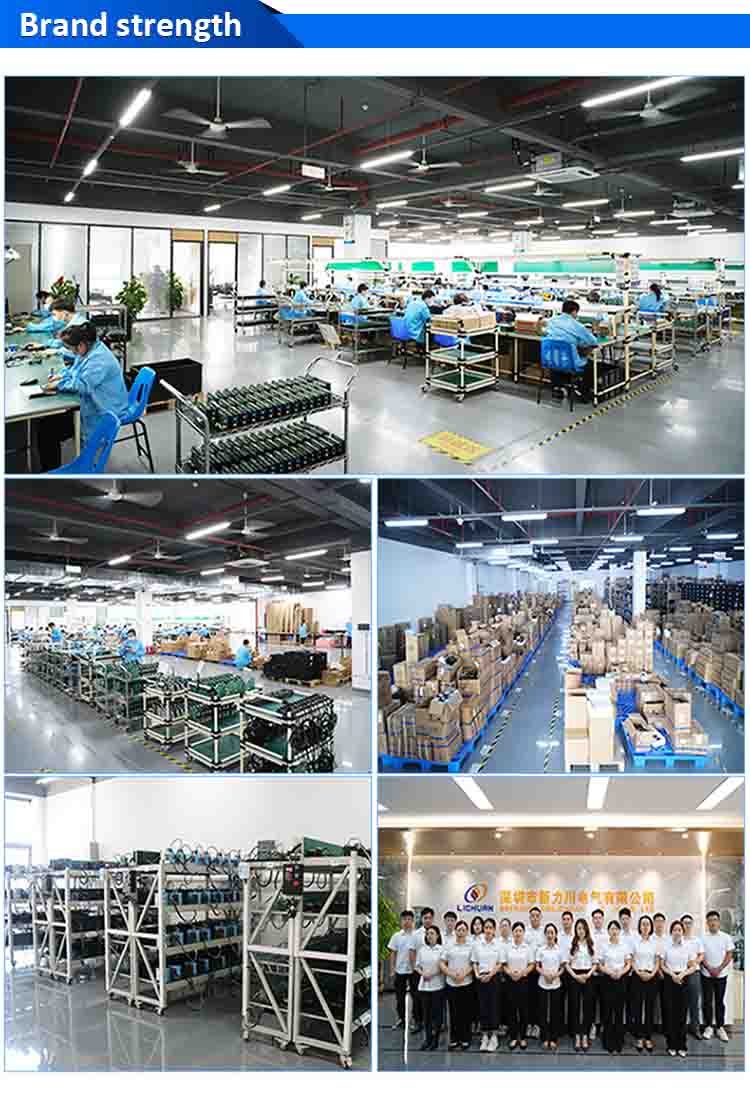

Představení společnosti

Lichuan je profesionální výrobce se zaměřením na servomotory, servomotory a komponenty průmyslové automatizace. Díky neustálým investicím do výzkumu a vývoje a přísné kontrole kvality poskytuje Lichuan celosvětově uznávané produkty, včetněSada ovladačů pro střídavý servomotor Lichuan A8 s vysokou přesností STO ABZ, široce používaný v CNC, robotice a inteligentní výrobě.

Zajištění kvality

• 100% úplná kontrola

• Test signálu kodéru

• Test zatížení ovladače serva

• Záruka 12-24 měsíců

• Technická inženýrská podpora

Služby zákazníkům

• Bezplatná technická konzultace

• Online odstraňování problémů

• Návod k instalaci

• Rychlá poprodejní odezva

• Podpora přizpůsobení OEM/ODM

Certifikace

• CE certifikace

• Soulad s RoHS

• Řízení kvality ISO9001

• Shoda s elektrickou bezpečností

FAQ

Q1: Jaké aplikace vyhovují sadě ovladačů servomotoru Lichuan A8 s vysokou přesností STO ABZ?

Je ideální pro CNC stroje, robotiku, balení, automatizační linky a přesné polohování.

Q2: Podporuje zpětnou vazbu inkrementálního kodéru?

Ano, sada obsahuje vysoce přesný inkrementální enkodér ABZ.

Q3: Jaké bezpečnostní funkce jsou zahrnuty?

STO (Safe Torque Off) zajišťuje bezpečné nouzové vypnutí.

Q4: Jaké možnosti napájení jsou k dispozici?

50W až 750W, v závislosti na vaší aplikaci.

Q5: Může to fungovat s běžnými CNC ovladači?

Ano, je kompatibilní s většinou CNC, PLC, řídicích jednotek pohybu a platforem průmyslové automatizace.
