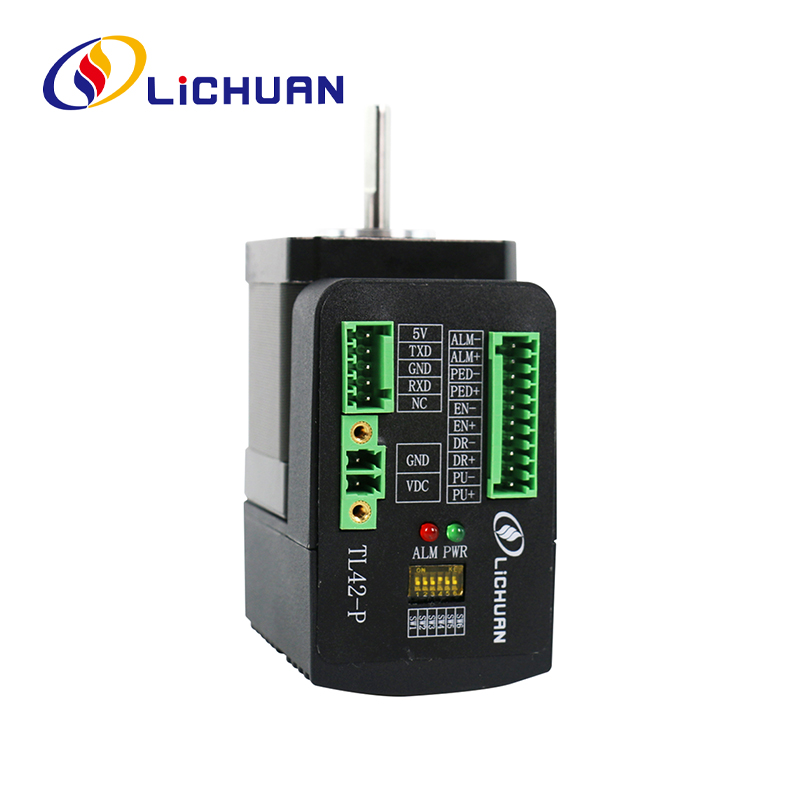

L Typ Nema17 Integrovaný krokový motor

L Typ Nema17 Integrovaný krokový motor má otevřenou/uzavřenou smyčku, která má pulzní řízení, sběrnici ethercat, sběrnici RS485. Inteligentní servosystém All-in-One Krokový motor s uzavřenou smyčkou s integrovaným ovladačem a enkodérem. Prostorově úsporný servosystém vše v jednom zjednodušuje instalaci. Velikost příruby: 42 mm. Přídržný moment 0,4nm-0,8nm. Jsme původní továrna, máme certifikát CE, ROHS.

Odeslat dotaz

Popis výrobku

Tento integrovaný krokový motor typu L Nema17 využívá novou generaci 32bitové technologie DSP, kombinuje funkce řízení sběrnice RS485, Canopen, Ethercat, Pulse, podporuje komunikační protokol MODBUS-RTU, lze namontovat až 32 os, může realizovat víceosou sběrnici synchronní ovládání, driver má 15 vnitřních poloh a 15 vnitřních rychlostí, podporuje automatický návrat na nulu, absolutní/relativní polohování, JOG a další funkce a lze jej přímo ovládat dotykovou obrazovkou nebo ovladačem s rozhraním RS485. Pulzní ovládání kombinuje funkci split driver control, podporuje aktuální automatické ladění, pulzní + směrové ovládání, dvojité pulzní ovládání a další funkce, přičemž zlepšuje stabilitu motoru bez ztráty kroků a nízkého nárůstu teploty, zlepšuje také vysokorychlostní výkon motoru, snižuje vibrace motoru, zlepšuje rychlost zpracování a přesnost stroje a snižuje spotřebu energie stroje. Režim ovládání podporovaný Ethercatem
Režim pozice profilu (PP)
Režim rychlosti profilu (PV)
Naváděcí režim (HM)
Režim synchronizované polohy cyklu (CSP)

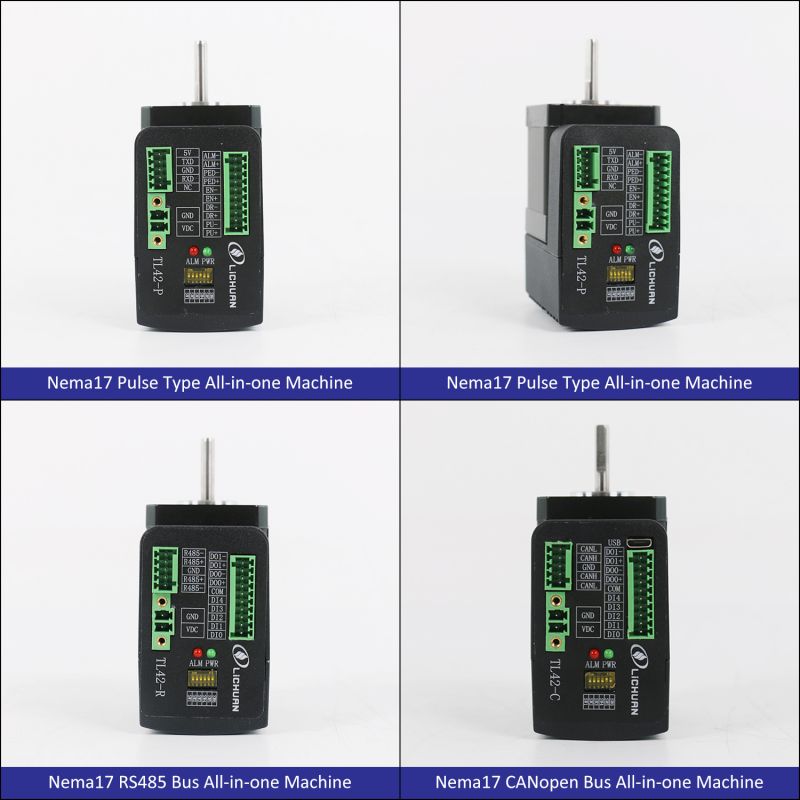

Zařízení All-in-one řady Nema17

Série	Režim		Krok Úhel	Motor Délka	Podíl Točivý moment	Hodnoceno Proud	Rotor Setrvačnost	Motor Hmotnost
Série	Otevřete smyčku	Uzavřená smyčka	()	L(mm)	(N.m)	(A)	(g.cm2)	(kg)
Puls Série	TLO42P-24V-04	TLC42P-24V-04	1.8	75	0.4	2.5	68	0.47
Puls Série	TLO42P-24V-08	TLC42P-24V-08	1.8	88	0.8	2.5	102	0.58
RS485 Série	TLO42R-24V-04	TLC42R-24V-04	1.8	75	0.4	2.5	68	0.47
RS485 Série	TLO42R-24V-08	TLC42R-24V-08	1.8	88	0.8	2.5	102	0.58
CANopen Série	TLO42C-24V-04	TLC42C 24V-04	1.8	75	0.4	2.5	68	0.47
CANopen Série	TLO42C-24V-08	TLC42C-24V-08	1.8	88	0.8	2.5	102	0.58
Rozlišení kodéru (PPR): Otevřená smyčka: Žádná / Uzavřená smyčka: 1000

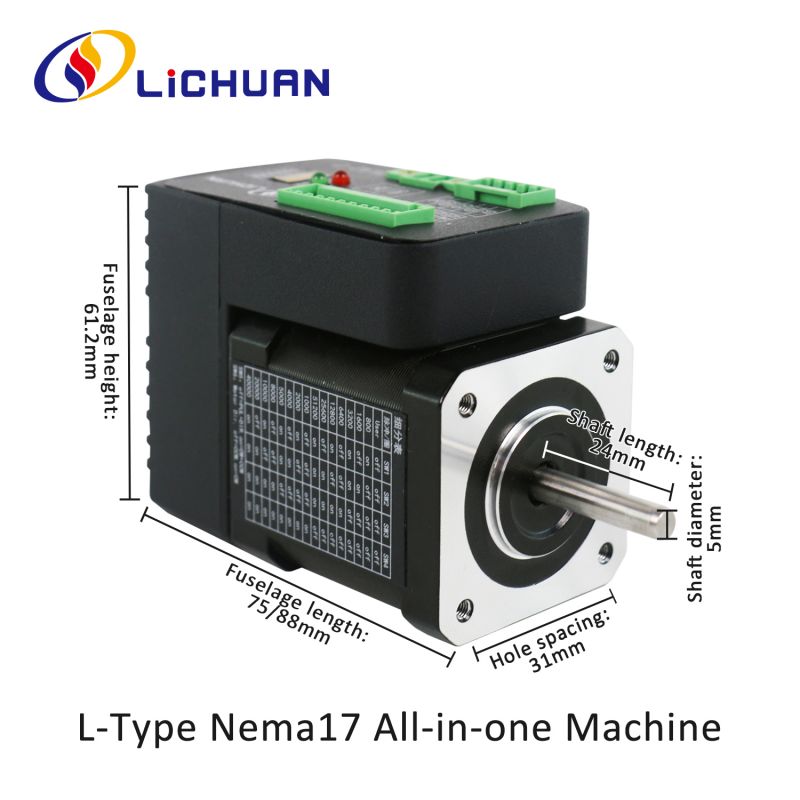

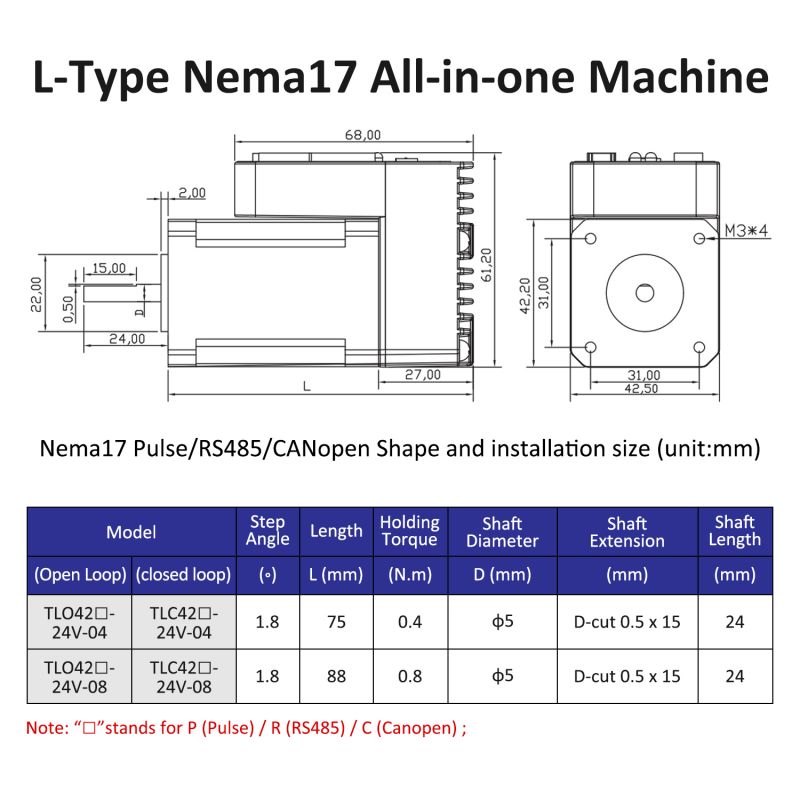

Série	Model		Průměr hřídele	Prodloužení hřídele		Délka hřídele
Série	Otevřete smyčku	Uzavřená smyčka	D (mm)	(mm)
Puls Série	TLO42P-24V-04	TLC42P-24V-04	f5	D-střih	0,5X15	24
Puls Série	TLO42P-24V-08	TLC42P-24V-08	f5	D-střih	0,5X15	24
RS485 Série	TL042R-24V-04	TLC42R-24V-04	f5	D-střih	0,5X15	24
RS485 Série	TL042R24V-08	TLC42R-24V-08	f5	D-střih	0,5X15	24
CANopen Série	TLO42C-24V-04	TLC42C-24V-04	f5	D-střih	0,5X15	24
CANopen Série	TL042C-24V-08	TLC42C-24V-08	f5	D-střih	0,5X15	24
