Vysoce výkonný 3fázový ovladač krokového motoru

Vysoce kvalitní vysoce výkonný 3fázový ovladač krokového motoru nabízí čínský výrobce LIHUAN®. Kupte si vysoce výkonný 3fázový ovladač krokového motoru, který je vysoce kvalitní přímo za nízkou cenu.

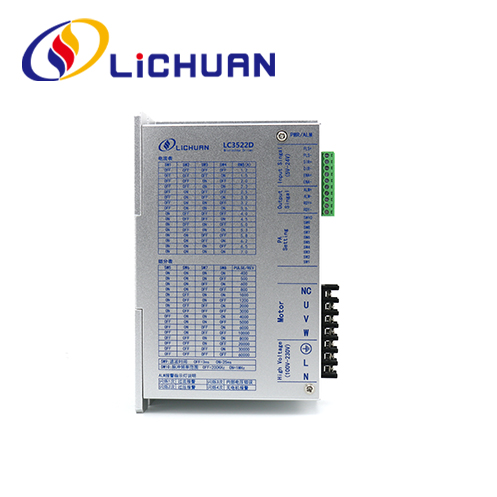

LC3522D je třífázový hybridní krokový motorový pohon navržený na základě DSP řízení. Jedná se o digitální krokový motorový pohon nové generace složený z pokročilého řídicího čipu DSP a třífázového invertorového modulu pohonu. Napětí pohonu je AC185~300V, což je vhodné pro různé typy třífázových hybridních krokových motorů, které podléhají proudu pod 7,0A a vnějšímu průměru v rozmezí 86~110mm. Vnitřní obvod pohonu je podobný obvodu založenému na principu servořízení. Tento obvod může zajistit hladký chod motoru a výrazně snížit hluk. Při vysoké rychlosti je točivý moment motoru mnohem vyšší než u dvoufázových a pětifázových hybridních krokových motorů. Přesnost polohování může dosáhnout maximálně 60 000 kroků/r. Tento produkt je široce používán v gravírovacích strojích, středně velkých CNC obráběcích strojích, počítačových vyšívacích strojích, balicích strojích a dalších velkých a středně velkých CNC zařízeních s vysokým rozlišením.

● Rozsah vstupního napětí: AC185V~300V
● Max. špičkový proud: 7,0A
● Rozsah dělení: 400~60000ppr
● Tvar pulsu: puls + směr / duální puls
● Frekvence pulzní odezvy: 0~200KHz
● Když se puls zastaví na 1,5 s, proud cívky se automaticky sníží na polovinu nastavené hodnoty. Poskytuje se funkce ochrany proti přepětí, nadproudu a sledování chyby a mimo toleranci atd.

● Když se pulzní vstup zastaví na více než 3 s, měnič automaticky uloží fázi motoru a automaticky obnoví fázi po opětovném zapnutí nebo po postupném zesílení signálu WF Provozní prostředí a parametry
● Skladovací teplota: -20°C~65°C;
● Provozní teplota: 0°C~50°C
● Provozní vlhkost: 40 ~ 90 % RH (bez kondenzace);
● Frekvence vibrací: < 0,5G (4,9m/s2), 10~60 Hz (nespojitý provoz).
● Vyvarujte se míst s prachem, olejovými skvrnami, korozivními plyny, vysokou vlhkostí a vibracemi. Hořlavé plyny a vodivý prach by měly být zakázány

Hlavní aplikace: Vhodné pro automatická zařízení a nástroje v různých oblastech řízení pohybu, jako je elektronické zpracování a detekce, balení polovodičů, řezání a svařování laserem, laserová fotosazba, balicí stroje, gravírovací stroje, značkovače, řezačky, oděvní plotry, středně velké CNC stroje nářadí, automatická montážní zařízení a další velká a středně velká CNC zařízení s vysokým rozlišením.

● Skladovací teplota:-20°C～65 ℃
● Provozní teplota: 0° ℃ ~ 50 ℃
● Provozní vlhkost: 40–90 % RH (bez kondenzace)
● Frekvence vibrací: méně než 0,5 G (4,9 m/s2) 10 Hz~ 55 Hz (nepřetržitý provoz)
● Vyhněte se prachu, olejovým skvrnám, korozivním plynům, místům s příliš vysokou vlhkostí a příliš silnými vibracemi a zamezte používání hořlavých plynů a vodivého prachu

Rozsah vstupního napětí: AC180V～230V
Maximální špičkový proud: 7,0A
Rozsah dělení: 400–60 000 ppr
Tvar pulzu: pulz + směr, dvojitý pulz
Frekvence impulsní odezvy: 0～200KHz
● Puls se zastaví na 1,5 s a proud cívky se automaticky sníží na polovinu nastavené hodnoty
● Má funkce přepětí, nadproudu a nedostatečné ochrany motoru.
● Funkce fázové paměti: Když se pulzní vstup zastaví na více než 3 sekundy, měnič si automaticky pamatuje aktuální fázi motoru a automaticky obnoví fázi, když se napájení znovu zapne nebo se signál ENA změní z nízkého na vysoký.

The operating curent ofthe driver is set by the SW1-SW4 terminals, and the operating current is the normal operating output current setting switch (see the table below for details)

1. Vstupní napětí nesmí být vyšší než 220 V AC;
2. Úroveň vstupního řídicího signálu je 5V nebo 24V.
3. Sestupná hrana vstupního pulzního signálu je účinná;
4. Když teplota řidiče překročí 80 ℃, pohon se zastaví, kontrolka poruchy ALM se rozsvítí, dokud teplota neklesne na 50 ℃, ovladač se po restartu spustit znovu. Radiátor musí být instalován, když dojde k ochraně proti přehřátí.
5. Kontrolka poruchy nadproudu (zkrat zátěže) ALM svítí, je třeba zkontrolovat kabeláž a další zkratové poruchy motoru, po odstranění poruchy znovu zapnout napájení pro obnovení.
6. Kontrolka poruchy motoru ALM nesvítí, je třeba zkontrolovat zapojení motoru, po odstranění poruchy znovu zapnout napájení pro obnovení.
