Posilte výrobní linku s 2-fázovým I/O řídicím krokovým ovladačem
Horká prodejní kvalita Zvyšte výrobní linku s 2fázovým I/O řídicím krokovým ovladačem s nízkou cenou vyrobené v Číně. LIHUAN® je výrobcem a dodavatelem dvoufázového I/O řídicího krokového ovladače v Číně.
Odeslat dotaz
Popis výrobku
Vysoce kvalitní výrobní linka Boost s 2fázovým I/O řídicím krokovým ovladačem vyrobeným v Číně. LIHUAN® je výrobcem a dodavatelem dvoufázového I/O řídicího krokového ovladače v Číně.
Představení produktu

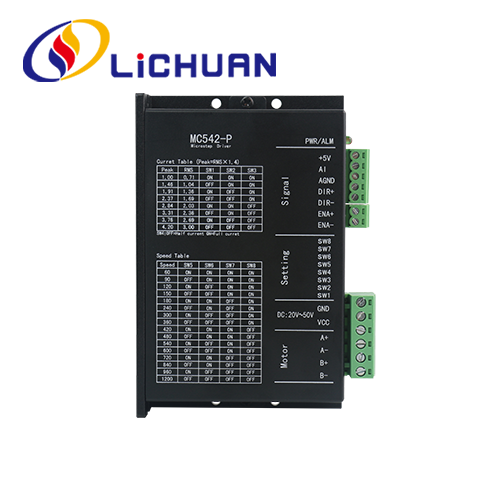

Ovladač 542P nastavuje maximální rychlost pomocí otočného přepínače a poté upravuje rychlost pomocí potenciometru tak, aby fungoval při jakékoli rychlosti. Ovladač může být přizpůsoben pro 2fázový krokový motor Nema23, používá se hlavně jako náhrada běžných motorů s regulací rychlosti ve srovnání s rychlostí regulační motory, má výhody, jako je rychlé zrychlení a zpomalení, malá velikost a silná tuhost.
Technický parametr
1. Elektrické ukazatele
● Rozsah vstupního napětí: DC: 20V~50V
● Max. výstupní proud: 4,2A
● Rozsah analogového vstupního napětí: 0~5V (0~10V vstup přizpůsobitelný)
● Izolační odpor: 500M
2. Environmentální indexy
● Skladovací teplota: -20°C~80°C
● Provozní teplota: 0°C~55°C
● Provozní vlhkost: 90% RH (bez kondenzace)
● Frekvence vibrací: < 0,5G (4,9m/s2), 10Hz~60Hz (nepřetržitý provoz)
● Rozsah vstupního napětí: DC: 20V~50V
● Max. výstupní proud: 4,2A
● Rozsah analogového vstupního napětí: 0~5V (0~10V vstup přizpůsobitelný)
● Izolační odpor: 500M
2. Environmentální indexy
● Skladovací teplota: -20°C~80°C
● Provozní teplota: 0°C~55°C
● Provozní vlhkost: 90% RH (bez kondenzace)
● Frekvence vibrací: < 0,5G (4,9m/s2), 10Hz~60Hz (nepřetržitý provoz)
Technický parametr
● Rozsah vstupního napětí: DC20V~50V
● Maximální špičkový proud: 4,2A
● Rozsah analogového vstupního napětí: 0~5V (lze upravit jako vstup 0~10V)
● Izolační odpor: 500M
● S nadproudovými, přepěťovými a dalšími ochrannými funkcemi.
● Maximální špičkový proud: 4,2A
● Rozsah analogového vstupního napětí: 0~5V (lze upravit jako vstup 0~10V)
● Izolační odpor: 500M
● S nadproudovými, přepěťovými a dalšími ochrannými funkcemi.
Parametry prostředí
● Skladovací teplota:-20°C～80 ℃
● Provozní teplota: 0° ℃ ~ 55 ℃
● Provozní vlhkost: 90% RH (nekondenzující)
● Frekvence vibrací: méně než 0,5G (4,9m/s2)10Hz~ 60Hz (nepřetržitý provoz)
● Vyhněte se prachu, olejovým skvrnám, korozivním plynům, místům s příliš vysokou vlhkostí a příliš silnými vibracemi a zakažte
hořlavý plyn a vodivý prach
● Provozní teplota: 0° ℃ ~ 55 ℃
● Provozní vlhkost: 90% RH (nekondenzující)
● Frekvence vibrací: méně než 0,5G (4,9m/s2)10Hz~ 60Hz (nepřetržitý provoz)
● Vyhněte se prachu, olejovým skvrnám, korozivním plynům, místům s příliš vysokou vlhkostí a příliš silnými vibracemi a zakažte
hořlavý plyn a vodivý prach
Popis funkce pohonu
| Funkce pohonu | Instrukce |
| Rozsah rychlosti nastavení |
Čtyři DIP přepínače SW5~SW8 se používají k nastavení rozsahu otáček měniče. Celkem je k dispozici 16 rychlostních stupňů. Když uživatel nastaví rychlost, pohon by měl být nejprve zastaven. Pro nastavení specifického rozsahu otáček postupujte podle pokynů na panelu měniče. |
| Nastavení výstupního proudu | Pro ovladač lze nastavit 8 výstupních proudů pomocí 3 přepínačů SW1~SW3. Nastavení výstupního proudu naleznete v pokynech na panelu ovladače. |
| Automatická funkce polovičního průtoku | Automatickou funkci polovičního proudu lze u řidiče nastavit pomocí spínače SW4. OFF znamená, že klidový proud je nastaven na polovinu provozní proud; ON znamená, že klidový proud a dynamický proud jsou stejné. SW4 musí být nastaven jako OFF pro obecné použití snížit tvorbu tepla motoru a řidiče a zlepšit spolehlivost. Asi 0,3 s po zastavení sledu pulzů se proud automaticky sníží o 50 % (skutečná hodnota 55 %) a teoreticky se tvorba tepla sníží o 65 %. |
| Signální rozhraní | +5V a AGND jsou kladné a záporné svorky výstupního napětí 5V; Al je analogová napěťová vstupní svorka; DIR+ a DIR- jsou kladné a záporné svorky směrového signálu: ENA+ a ENA- jsou kladné a záporné svorky povolovacího signálu. |
| Rozhraní motoru | A+ a A- připojte ke kladným a záporným svorkám vinutí fáze A krokového motoru; B+ a B-připojte ke kladným a záporným svorkám. Při přepnutí vinutí fáze A a B se směr zapnutí motoru obrátí; |
| Napájecí konektor | DC napájecí zdroj, rozsah provozního vstupního napětí: 20V~50VDC, doporučeno provozní napětí 36VDC, napájecí zdroj musí být vyšší než 100W. |
| Indikátor světla | Na ovladači je 1 zelená kontrolka a 1 červená kontrolka. Zelená je kontrolka napájení, svítí, když je ovladač připojen k napájení; červená je kontrolka poruchy, svítí při poruše přepětí nebo nadproudu. Po odstranění poruchy červená kontrolka zhasne. Selhání ovladače lze odstranit pouze opětovným připojením k napájení a opětovným použitím. |
| Instalace Poznámky |
Rozměry driveru:117x78x34mm, instalační rozteč otvorů: 111mm. Lze zvolit jak horizontální, tak vertikální instalaci (doporučuje se vertikální instalace). Ovladač musí být instalován těsně u kovové skříně pro odvod tepla. |
Nastavení parametrů
Rozsah otáček, dynamický a poloviční/plný proud měniče MC542P lze nastavit následovně pomocí 8bitového DIP přepínače:
Nastavení pracovního proudu
| Špičkový výstupní proud | Výstupní průměrný proud | SW1 | SW2 | SW3 |
| 1,0A | 0,71A | na | na | na |
| 1,46A | 1,04A | vypnuto | na | na |
| 1,91A | 1,36A | na | vypnuto | na |
| 2,37A | 1,69A | vypnuto | vypnuto | na |
| 2,84A | 2,03A | na | na | vypnuto |
| 3,31A | 2,36A | vypnuto | na | vypnuto |
| 3,76A | 2,69A | na | vypnuto | vypnuto |
| 4.2A | 3,0A | vypnuto | vypnuto | vypnuto |
Instalační rozměr (jednotka: mm)
Nastavení rozsahu rychlosti
| SPD | SW5 | SW6 | SW7 | SW8 |
| 60 | na | na | na | na |
| 90 | vypnuto | na | na | na |
| 120 | na | vypnuto | na | na |
| 150 | vypnuto | vypnuto | na | na |
| 180 | na | na | vypnuto | na |
| 240 | vypnuto | na | vypnuto | na |
| 300 | na | vypnuto | vypnuto | na |
| 360 | vypnuto | vypnuto | vypnuto | na |
| 420 | na | na | na | vypnuto |
| 480 | vypnuto | na | na | vypnuto |
| 540 | na | vypnuto | na | vypnuto |
| 600 | vypnuto | vypnuto | na | vypnuto |
| 720 | na | na | vypnuto | vypnuto |
| 840 | vypnuto | na | vypnuto | vypnuto |
| 960 | na | vypnuto | vypnuto | vypnuto |
| 1200 |
|
|
|
|
