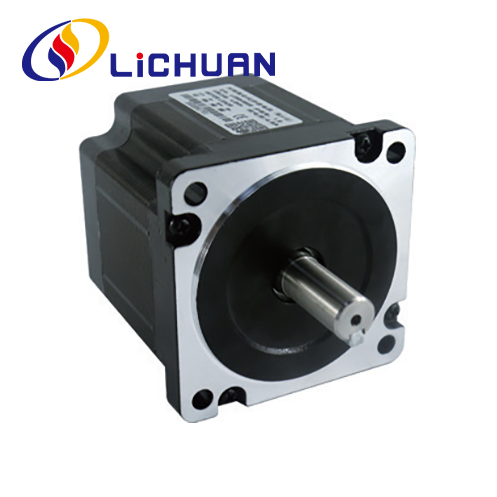

86 Řada 2 fázový krokový motor Nema 34 Hybird
  • 86 Řada 2 fázový krokový motor Nema 34 Hybird86 Řada 2 fázový krokový motor Nema 34 Hybird

86 Řada 2 fázový krokový motor Nema 34 Hybird

Velkoobchodní nízká cena 86 Series 2 Phase Nema 34 Hybird Krokový motor vyrobený v Číně. LIHUAN® je výrobcem a dodavatelem krokových motorů Hybird 86 Series 2 Phase Nema 34 v Číně.

Odeslat dotaz

Popis výrobku


LIHUAN® vás srdečně vítá ve velkoobchodě řady 86 s dvoufázovým krokovým motorem Nema 34 Hybird z naší továrny. Naše výrobky mají certifikaci CE a v současné době mají velké množství továrních zásob. Továrna Lichuan má více než 14 let výrobních zkušeností. Podporujeme OEM & ODM, poskytneme vám dobré služby a tovární zlevněné ceny. Vítáme další distributory, kteří se připojí k LIHUAN.

Dvoufázový krokový motor Nema 34 Hybird řady 86, použití vysoce kvalitních surovin a vysoce specifické křemíkové oceli s permanentními magnety, s vysokou přesností polohování, výstupním kroutícím momentem, rychlou odezvou, nízkou hlučností, dobrými dynamickými vlastnostmi, kvalitou a spolehlivostí. Délka motoru 66 mm ~ 150 mm mezi rozsahem točivého momentu: 0,6 N.m ~ 3,0 N.m, průměr hřídele motoru 9,5/12,7/14/15,8 mm. Dvoufázový krokový motor Nema 34 Hybird řady 86 lze použít pro 4 typy ovladače: RS485. Canopen. Ethercat. Ovladače pulzního ovládání. jsou navrženy tak, aby odpovídaly 2-fázovým krokovým ovladačům Lichuan MC860 a mini ovladači, zkontrolujte prosím ovladač hybridního krokového motoru v katalogu, pokud chcete vědět více informací o ovladači.

Parametry elektrického výkonu

Položka Specifikace
Přesnost úhlu kroku ±5 % (úplný krok)
Přesnost odporu ±10 % (20 ℃)
Přesnost indukčnosti ±20 % (1 kHz)
Zvýšení teploty 80℃ max (jmenovitý proud, 2 fázové zapnutí)
Teplota okolí 20℃~*   50℃
Izolační odpor 100MQMin      500VDC
Dielektrická pevnost 500 V AC 1 minutu
Povolené radiální zatížení 0,02 mm  Max. (zátěž 450 g)
Přípustné tahové zatížení 0,08 mm  Max. (zátěž 450 g)
Radiální Max zatížení 130N (20 mm od povrchu příruby)
Maximální zatížení hřídele 30N

Série Krok
Úhel(")
Motor
Délka (mm)
Podíl
Točivý moment (N.m)
Hodnocené
proud(A)
Fáze
Odpor (Q)
Fáze
Indukčnost (mH)
Rotor
Setrvačnost (g.cm²)
Motor
Váha (kg)
Vést
Drát (č.)
LC86HS66 1.8 66 3.3 3.0 0.6 1.6 1000 2.0 4
LC86HS80 1.8 80 4.5 5.0 0.7 3.0 1400 2.5 4
LC86HS98 1.8 98 6.9 5.0 0.98 4.1 2100 3.4 4
LC86HS114 1.8 114 8.5 6.0 0.49 3.58 2800 4.0 4
LC86HS128 1.8 128 10 6.0 1.3 5.8 3200 4.5 4
LC86HS150 1.8 150 12 6.0 1.4 9.2 4000 5.4 4

Výše jsou reprezentativní produkty. Produkty lze přizpůsobit!

Tvar a instalační velikost (jednotka: mm)


Režim hřídele motoru

Modelka Hřídel
Průměr (mm)
Hřídel
Prodloužení (mm
Hřídel
Délka (mm
LC86HS66 f9,5 D-střih 1X25 32
LC86HS80 φ12,7 nebo φ14 D-střih 1X25 32
LC86HS98 φ12,7 nebo φ14 Klínová drážka 5x5x25 32
LC86HS114 φ12,7 nebo φ14 Drážka 5 x 5 x 25 32
LC86HS128 φ12,7 nebo φ14 Klínová drážka 5x5x 25 32
LC86HS150 φ12,7 nebo φ14 nebo φ15,8 Klínová drážka 5x5x 25 32

Křivky momentových frekvenčních charakteristik


Schéma zapojení motoru



Schéma zapojení aplikace

Kompletní řídicí systém krokového motoru by měl zahrnovat níže uvedený výrobek



Stroj na výrobu produktů továrny Lichuan


  • Vyřezávací stroj

  • Potahovací zařízení

  • Značkovací stroj s vlákny

  • Šroubovací stroj

  • Testovací stroj

  • UV tiskárna

  • Automatický pájecí stroj

  • Stroj na testování točivého momentu

  • Šroubovací stroj

  • Oscilografický stroj

Průmyslové aplikace


  • Robotické rameno

  • Laserový řezací stroj

  • 3D tisk

  • CNC stroj

  • Automatické Asertmbly

  • Gravírovací stroj
