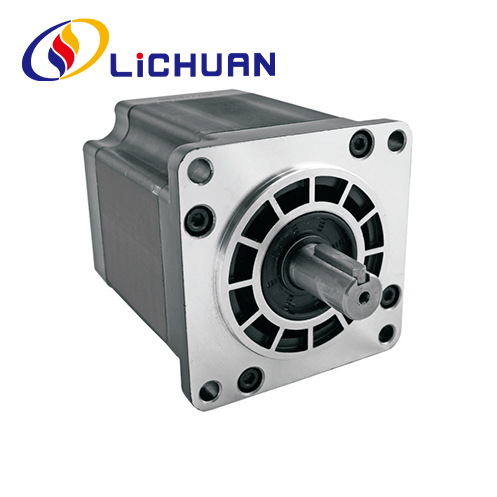

3fázový hybridní krokový motor Nema 42 řady 110
  • 3fázový hybridní krokový motor Nema 42 řady 1103fázový hybridní krokový motor Nema 42 řady 110

3fázový hybridní krokový motor Nema 42 řady 110

LIHUAN® je výrobci a dodavatelé hybridních krokových motorů řady 110 řady 3 Phase Nema 42 v Číně, kteří mohou velkoobchodně nabízet hybridní krokový motor řady 110 řady 3 Phase Nema 42. Můžeme vám poskytnout profesionální služby a lepší cenu. Máte-li zájem o produkty 3fázového hybridního krokového motoru řady 110 Nema 42, kontaktujte nás prosím. Sledujeme kvalitu, ujišťujeme se, že cena svědomí, specializované služby.

Odeslat dotaz

Popis výrobku


LIHUAN® vás srdečně vítá ve velkoobchodě 110 Series 3 Phase Nema 42 Hybrid Stepper Motor z naší továrny. Naše výrobky mají certifikaci CE a v současné době mají velké množství továrních zásob. Továrna Lichuan má více než 14 let výrobních zkušeností. Podporujeme OEM & ODM, poskytneme vám dobré služby a tovární zlevněné ceny. Vítáme další distributory, kteří se připojí k LIHUAN.

3fázový krokový motor Hybird řady 110, použití vysoce kvalitních surovin a vysoce specifické křemíkové oceli s permanentními magnety, s vysokou přesností polohování, výstupním točivým momentem, rychlou odezvou, nízkou hlučností, dobrými dynamickými vlastnostmi, kvalitou a spolehlivostí. Délka motoru 128mm ~ 219mm mezi rozsahem točivého momentu: 8N.m ~ 20N.m, průměr hřídele motoru 19mm. jsou navrženy tak, aby odpovídaly 3fázovým krokovým ovladačům Lichuan LC3722D, zkontrolujte prosím ovladač hybridního krokového motoru v katalogu, pokud chcete vědět více informací o ovladači.

Parametry elektrického výkonu

Položka Specifikace
Přesnost úhlu kroku ±5 % (úplný krok)
Přesnost odporu ±10 % (20 ℃)
Přesnost indukčnosti ±20 % (1 kHz)
Zvýšení teploty 80℃ max (jmenovitý proud, 2 fázové zapnutí)
Teplota okolí -20 ℃ ~ * 50 ℃
Izolační odpor 100MQMin   500VDC
Dielektrická pevnost 500 V AC 1 minutu
Povolené radiální zatížení 0,02 mm  Max. (450g zatížení)
Přípustné tahové zatížení 0,08 mm  Max. (450g zatížení)
Radiální Max zatížení 220N (20 mm od povrchu příruby)
Maximální zatížení hřídele 60N

Série Krok
Úhel(")
Motor
Délka (mm)
Podíl
Točivý moment (N.m)
Jmenovitý  aktuální (A) Rotor
Setrvačnost (g.cm²)
Fáze
Odpor (Q)
Fáze
Indukčnost (mH)
Shodný ovladač Vést
Drát (č.)
Motor
Váha (kg)
LC31112 1.2 128 8.0 4.3 6000 1.25 4.49 LC3722A 3 5.0
LC31115 1.2 152 12 6.0 9720 1.89 8.34 LC3722A 3 6.6
LC31118 1.2 186 16 6.4 13560 1.89 8.73 LC3722A 3 9.0
LC31122 1.2 219 20 6.9 17400 1.859 7.26 LC3722A 3 11.1

Výše jsou reprezentativní produkty. Produkty lze přizpůsobit!

Tvar a instalační velikost (jednotka: mm)


Režim hřídele motoru

Modelka Hřídel
Průměr (mm)
Hřídel
Prodloužení (mm)
Hřídel
Délka (mm)
LC31112 f19 Klínová drážka 6x 30 40
LC31115 f19 Drážka 6x30 40
LC31118 f19 Drážka 6x30 40
LC31122 f19 Klínová drážka 6x 30 40

Křivky momentových frekvenčních charakteristik


Schéma zapojení motoru



Schéma zapojení aplikace

Kompletní řídicí systém krokového motoru by měl zahrnovat níže uvedený výrobek



Stroj na výrobu produktů továrny Lichuan


  • Vyřezávací stroj

  • Potahovací zařízení

  • Značkovací stroj s vlákny

  • Šroubovací stroj

  • Testovací stroj

  • UV tiskárna

  • Automatický pájecí stroj

  • Stroj na testování točivého momentu

  • Šroubovací stroj

  • Oscilografický stroj

Průmyslové aplikace


  • Robotické rameno

  • Laserový řezací stroj

  • 3D tisk

  • CNC stroj

  • Automatické Asertmbly

  • Gravírovací stroj
